额定电压6kV到15kV交联聚乙烯绝缘船用电力电缆

[当前栏目:船用电缆]      [发布日期:2014-08-18]
额定电压6kV到15kV交联聚乙烯绝缘船用电力电缆
一、 执行标准
Q/XYT 17.3-2009  船用电力、控制和仪表回路电缆 第3部分:额定电压6kV到15kV交联聚乙烯绝缘船用电力电缆
IEC 60092-354  船舶电气装置  第354部分:额定电压6kV到30kV挤包固体绝缘单芯和三芯电力电缆
二、产品型号名称及用途
表  1  产品型号名称
产品型号
燃烧特性
名   称
CJPJ
SC
铜芯交联聚乙烯绝缘无卤低烟阻燃热固性护套船用电力电缆
CJPF
SC
铜芯交联聚乙烯绝缘无卤低烟阻燃热塑性护套船用电力电缆
CJPF86
SC
铜芯交联聚乙烯绝缘细铜丝铠装无卤低烟阻燃热塑性护套船用电力电缆
CJPF96
SC
铜芯交联聚乙烯绝缘细钢丝铠装无卤低烟阻燃热塑性护套船用电力电缆
CJPJ85
SC
铜芯交联聚乙烯绝缘细铜丝铠装无卤低烟阻燃热固性护套船用电力电缆
CJPJ95
SC
铜芯交联聚乙烯绝缘细钢丝铠装交联无卤低烟阻燃热固性护套船用电力电缆
CJPF26
SC
铜芯交联聚乙烯绝缘双钢带铠装无卤低烟阻燃热固性护套船用电力电缆

用途:6kV到15kV船用电力电缆用于各种河海船舶及海上石油平台等水上建筑物传输电能。

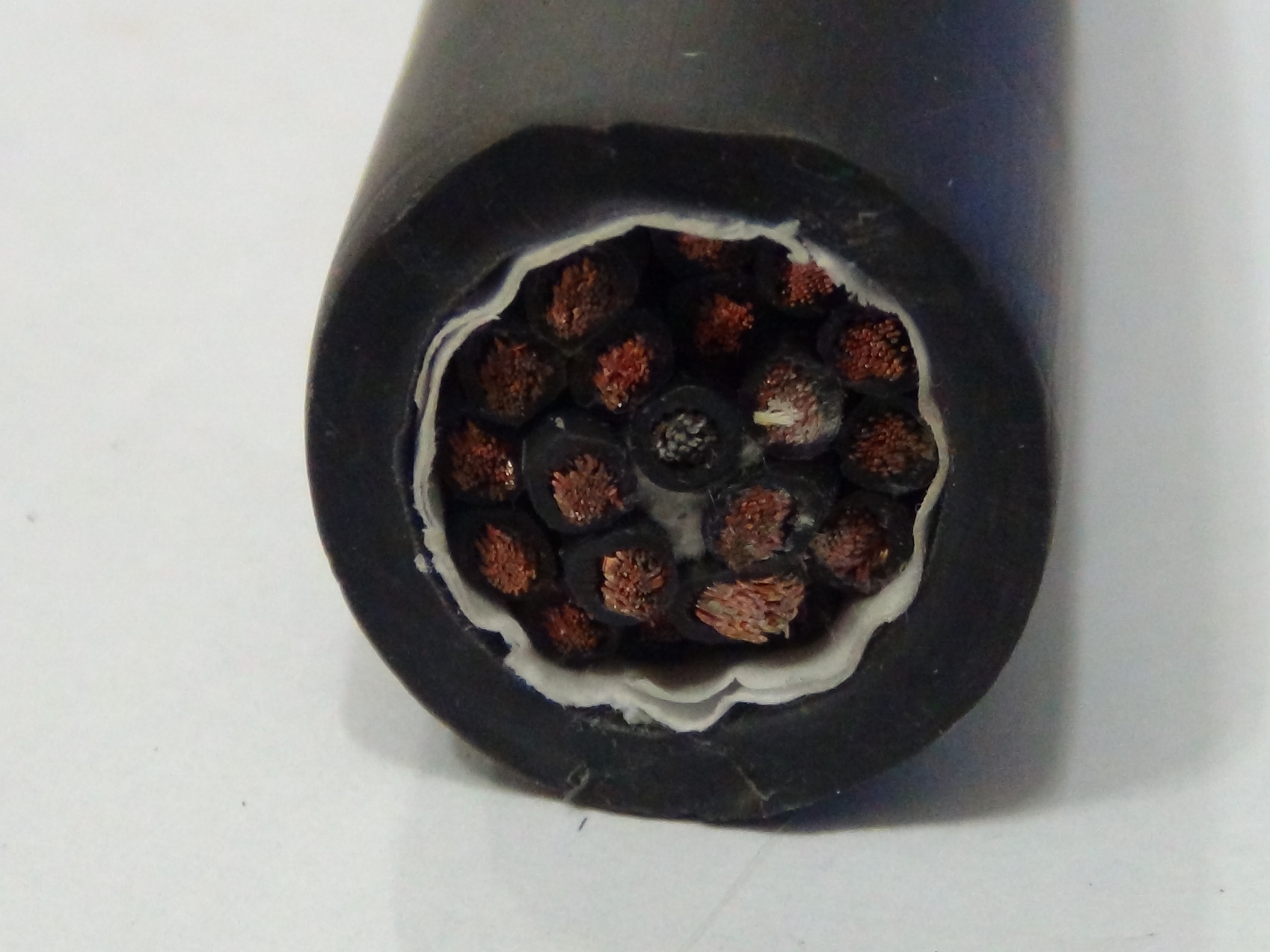

三、产品结构示意图
四、电缆的主要技术性能
表 11 电缆的主要技术性能
序号
项目
技术指标
1
20℃时导体直流电阻
见表11-1。
2
工频交流耐压试验
见表11-2。
3
电缆连续负荷参考载流量
见表11-3。
4
不同环境温度下载流量修正系数
见表11-4.
5
不同土壤热阻系数载流量修正系数
见表11-8。
6
导体计算允许最大短路电流
见表11-6。
7
金属屏蔽层(铜带屏蔽)的允许最大短路电流(参考值)
见表11-7。
8
电缆的电容(参考值)
见表11-8。
9
电缆的电感(参考值)
见表11-9。
10
局部放电试验
在1.73U0电压下局部放电量应不大于5pc。
11
成品电缆在工作温度下,交联聚乙烯绝缘电阻常数
应不小于3.67MΩ·km。
12
热固性护套电缆的耐油性
符合Q/XYT 17.1-2009中5.8.6规定的耐油试验。
 表11-1   20℃时导体直流电阻
标称截面
mm2
20℃时导体直流电阻
(≤Ω/km)
标称截面
 mm2
20℃时导体直流电阻
(≤Ω/km)
25
0.727
120
0.153
35
0.524
150
0.124
50
0.387
185
0.0991
70
0.268
240
0.0754
95
0.193
300
0.0601

表11-2  工频交流耐电压试验
试验条件
单位
试验要求
试验电压
施加时间   最少
试样长度
试验温度
试验结果
V
min
m

-
3.5U0
5
交货长度
环境温度
不击穿


表11-3  电缆连续负荷参考载流量(A)
型号
CJPJ、CJPF、CJPF86、CJPF96、CJPJ85、CJPJ95 、CJPF26
·      敷设方式
标称截面mm2
空气中(40℃)
土壤中(25℃)ρw=1.0k·m/W
1×25
140
150
1×35
170
180
1×50
205
215
1×70
260
265
1×95
315
315
1×120
360
360
1×150
410
405
1×185
470
455
1×240
555
530
1×300
640
595
3×25
120
125
3×35
140
155
3×50
165
180
3×70
210
220
3×95
255
265
3×120
290
300
3×150
330
340

表11-4  不同环境温度下载流量修正系数
导体工作温度(℃)
环境温度(℃)(空气中)
10
15
20
25
30
35
40
45
50
60
1.58
1.50
1.41
1.32
1.22
1.11
1.00
0.86
0.73
65
1.48
1.41
1.34
1.26
1.18
1.09
1.00
0.89
0.77
70
1.41
1.35
1.29
1.22
1.15
1.08
1.00
0.91
0.81
续 表11-4  不同环境温度下载流量修正系数
导体工作温度(℃)
环境温度(℃)(空气中)
10
15
20
25
30
35
40
45
50
80
1.32
1.27
1.22
1.17
1.11
1.06
1.00
0.93
0.86
90
1.26
1.22
1.18
1.14
1.09
1.04
1.00
0.94
0.89
105
1.22
1.19
1.15
1.11
1.08
1.04
1.00
0.95
0.91
导体工作温度(℃)
环境温度(℃)(土壤中)
10
15
20
25
30
35
40
45
50
60
1.20
1.13
1.07
1.00
0.93
0.85
——
——
——
65
1.17
1.12
1.06
1.00
0.94
0.87
——
——
——
70
1.15
1.11
1.05
1.00
0.94
0.88
——
——
——
80
1.13
1.09
1.04
1.00
0.95
0.90
——
——
——
90
1.11
1.07
1.04
1.00
0.96
0.92
——
——
——
表11-5  不同土壤热阻系数载流量修正系数
电压(kV)
截面(mm2)
土壤热阻系数ρt(k·m/W)
0.8
1.0
1.2
1.5
2.0
3.6/6
≤35
1.06
1.00
0.95
0.88
0.80
50~150
1.08
1.00
0.94
0.87
0.77
≥185
1.09
1.00
0.93
0.85
0.76
6/10~8.7/15
≤35
1.05
1.00
0.95
0.89
0.80
50~150
1.06
1.00
0.94
0.88
0.79
≥185
1.07
1.00
0.93
0.86
0.77
表11-6  导体计算允许最大短路电流
导体标称截面
mm2
导体允许最大短路电流
(1秒)kA
导体标称截面
mm2
导体允许最大短路电流
(1秒)kA
25
3.69
120
17.4
35
5.15
150
21.7
50
7.31
185
26.7
70
10.2
240
34.6
95
13.8
300
43.1
表11-7  金属屏蔽层(铜带屏蔽)的允许最大短路电流(参考值)
导体标称截面
mm2
电缆额定电压(kv)
3.6/6
6/10
8.7/15
短路电流 A
25
1075
1083
1094
35
1074
1082
1092
50
1072
1080
1091
70
1070
1079
1090
95
1069
1077
1086
120
1068
1077
1266
150
1067
1076
1265
185
1064
1251
1264
240
1241
1250
1262
300
1239
1246
1261
表11-8  电缆的电容(参考值)
导体标称截面
mm2
电缆额定电压(kv)
3.6/6
6/10
8.7/15
每相电容 μF/km
25
0.2423
0.1922
0.1576
35
0.2684
0.2116
0.1725
50
0.3022
0.2367
0.1917
70
0.3462
0.2693
0.2167
95
0.3875
0.2999
0.2400
120
0.4236
0.3266
0.2603
150
0.4647
0.3570
0.2834
185
0.5059
0.3873
0.3123
240
0.5430
0.4290
0.3439
300
0.5589
0.4706
0.3755


表11-9  电缆的电感(参考值)
导体标称截面
mm2
电缆额定电压(kv)
3.6/6 6/10 8.7/15
电感 mH/km
1×25 0.5954 0.6143 ——
1×35 0.5753 0.5932 0.6248
1×50 0.5543 0.5711 0.6011
1×70 0.5357 0.5486 0.5765
1×95 0.5172 0.5318 0.5608
1×120 0.5059 0.5197 0.5473
1×150 0.4949 0.5079 0.5341
1×185 0.4885 0.5006 0.5252
1×240 0.4790 0.4890 0.5143
1×300 0.4749 0.4818 0.5032

续 表11-9  电缆的电感(参考值)
导体标称截面
mm2
电缆额定电压(kv)
3.6/6 6/10 8.7/15
电感 mH/km
3×25 0.3552 0.3797 ——
3×35 0.3384 0.3613 0.3862
3×50 0.3211 0.3423 0.3655
3×70 0.3040 0.3232 0.3445
3×95 0.2915 0.3092 0.3290
3×120 0.2826 0.2992 0.3178
3×150 0.2742 0.2897 0.3071
五、使用特性
1、电缆导体的长期允许最高工作温度为90℃。
2、电缆敷设温度应不低于0℃。
3、推荐允许弯曲半径:
单芯非铠装电缆为电缆外径的20倍;单芯铠装电缆为电缆外径的15倍;
多芯非铠装电缆为电缆外径的15倍;多芯铠装电缆为电缆外径的12倍。
六、电缆的吊运和保管
1、在运输过程中,不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。
2、请勿从高处仍下装有电缆的电缆盘或电缆圈,在运输过程中,电缆盘必须放稳,并用合适的方法固定,防止互相冲撞或翻倒。
3、运输或滚动电缆盘前,必须保证电缆盘牢固,电缆绕紧。滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向进行。
4、电缆在保管期间,电缆盘及包装应完整,标志应齐全,封端应严密。当有缺陷时应及时处理。电缆存放处不得积水。
七、电缆的安装敷设
1、电缆在放线时,张力应均匀,以免电缆扭曲,使绝缘线芯产生裂绞,导致事故发生。
2、做电缆头时,要严格按国家电力施工规范使用专用工具。
3、电缆在安装过程中一旦发现机械损伤,在条件允许的情况下,请务必对电缆进行相应的检查,以确认电缆绝缘是否损坏。
4、电缆敷设前应按下列要求进行检查:
4.1电缆型号、规格、电压应符合设计。
4.2电缆外观应无损伤,绝缘良好,电缆应经试验合格。
4.3应根据设计和实际路径,计算每根电缆长度,合理安排每盘电缆,减少电缆接头。
4.4在带电区域内,安装敷设电缆,应有可靠的安全措施。
如在安装或使用过程中发现任何问题,请及时与我公司联系,我公司将会尽力为您排忧解难。
