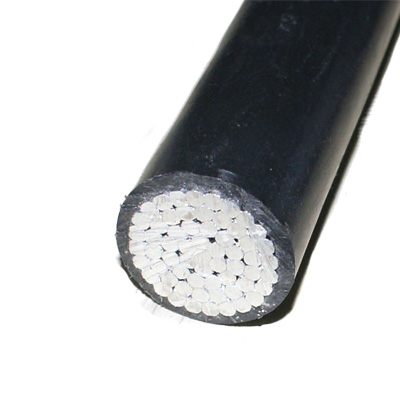

架空绝缘电缆

[当前栏目:电力电缆]      [发布日期:2014-07-23]
具体型号有:额定电压0.6/1KV~26/35KV:JKV、JKLV 、JKY 、JKLY、ZCJKV、ZCJKLV 、ZCJKY 、ZCJKLY、NHJKV、NHJKLV 、NHJKY 、NHJKLY、主要性能参数:
架空绝缘电缆(GB12517-90,GB14049-93)
1、用途: 适用于交流额定电压35KV及以下架空电力线路,在城镇、高层建筑和林区等安全性要求较高的场合使用。
2、使用特性:
①额定电压为1、10KV.
②电缆的长期工作温度:
聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;
交联聚乙烯(XLPE)绝缘应不超过90℃。
③短路时(最长持续时间不超过5秒)电缆导体的最高温度;
聚氯乙烯绝缘不超过160℃;
聚乙烯绝缘不超过150℃;
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。
⑤电缆的允许弯曲半径:
▲ 1KV电缆
电缆外径D<25mm……4D;
电缆外径D≥25mm……6D.
▲ 10KV电缆
单芯电缆20(D+d)±0.5%。
多芯电缆15(D+d) 0.5%。
式中:D-----电缆的实际外径(mm);
d-------导体的实际外径(mm)。
3、型号、名称及用途:
型号、名称及用途见表1
额定电压KV 型号 名称 主要用途
1 JKV,JKLV 铜(铝)芯聚氯乙烯绝缘架空电缆 架空固定敷设,引户线等
JKY,JKLY 铜(铝)芯聚乙烯绝缘架空电缆
JKYJ,JKLYJ 铜(铝)芯交联聚乙烯绝缘架空电缆
10 JKYJ,JKLYJ 铜(铝)芯交联聚乙烯绝缘架空电缆 架空固定敷设,架设时应考虑电缆和树木保持一定距离,电缆运行时允许和树木频繁接触
JKY,JKLY 铜(铝)芯聚乙烯绝缘架空电缆
JKLYJ/B 铝芯本色交联聚乙烯绝缘架空电缆
JKLYJ/Q 铝芯轻型交联聚乙烯薄绝缘架空电缆 架空固定敷设,架设时应考虑电缆和树木保持一定距离,电缆运行时只允许和树木短时接触
JKLY/Q 铝芯轻型聚乙烯薄绝缘架空电缆
4、产品规格及技术参数:
▲ 额定电压,芯数及标称截面见表2。(表略)
型号 芯数 额定电压KV
铜芯 铝芯 1 10 35
标称截面mm 2
JKV
JKY
JKYJ
JKLV
JKLY、JKLY/Q
JKLYJ、JKLYJ/Q
1 16~240 ——
25~300
25~300
——
——
25~300
JKV
JKY
JKYJ
JKLV
JKLY
JKLYJ
2,4 10~120 —— ——
JKYJ JKLYJ、JKLYJ/B 3 —— 25~300 ——
—— JKLV
JKLY
JKLYJ
3+K(1) 10~120 —— ——
JKYJ JKLYJ
JKLYJ/B
3+K(A)或
3+K(B)
——
——
25~300 其中
K=25~120
——


注:(1)其中K为带承载的中性导体,按工程设计要求,可任选其中截面与主线搭配。
(2)其中(A)为承载钢绞线,(B)为承载铝合金绞线,
▲ 电缆的技术参数如表3-9。
标称截面mm 2 20 ℃时导体最大电阻/km 导体最小拉断力N
硬铜芯 软铜芯 铝芯 硬铜芯 铝芯
10
16
25
35
50
70
95
120
150
185
240
300
1.91
1.20
0.749
0.399
0.276
0.199
0.158
0.128
0.102
0.0777
0.0619
1.83
1.15
0.727
0.524
0.387
0.268
0.193
0.153
——
——
——
——
3.08
1.91
1.20
0.868
0.641
0.443
0.320
0.253
0.206
0.164
0.125
0.100
3470
5480
8460
11730
16500
23460
31760
49500
61840
79820
99790
1650
2510
3760
5180
7010
10350
13730
17340
21030
26730
34680
43350
注:轻型薄绝缘结构架空电缆无半导电内屏蔽层。
表4 JKV JKLV-1KV聚氯乙烯绝缘架空电缆
标称
截面
1芯 2芯 4芯
最大外径 近似重量kg/km 最大外径 近似重量kg/km 最大外径 近似重量kg/km
JKV JKLV JKV JKLV JKV JKLV
10
16
25
35
50
70
95
120
150
185
240
——
8.0
9.4
11.0
12.3
14.1
16.5
18.1
20.2
22.5
25.6
——
176
263
371
486
685
920
1177
1490
1828
2360
——
76
107
149
189
257
344
429
543
666
854
13.0
16.0
18.8
22.0
24.6
28.2
33.0
36.2
——
——
——
221
354
529
746
977
1377
1849
2366
——
——
——
96
153
215
299
380
517
691
752
——
——
——
15.7
19.3
22.7
26.6
29.7
34.0
39.8
43.7
——
——
——
442
708
1057
1491
1954
2754
3698
4732
——
——
——
193
306
430
599
760
1033
1383
1725
——
——
——

表5 JKY,JKLY-1KV聚乙烯绝缘架空电缆
标称
截面
mm 2
1芯 2芯 4芯
最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km
JKY JKLY JKY JKLY JKY JKLY
10
16
25
35
50
70
95
120
150
185
240
——
8.0
9.4
11.0
12.3
14.1
16.5
18.1
20.2
22.5
25.6
——
167
251
355
468
664
892
1146
1451
1780
2300
——
66
95
133
171
236
316
398
504
618
795
13.0
16.0
18.8
22.0
24.6
28.2
33.0
36.2
——
——
——
209
336
505
714
941
1335
1793
2303
——
——
——
84
133
191
267
344
474
635
800
——
——
——
15.7
19.3
22.7
26.6
29.7
34.0
39.8
43.7
——
——
——
418
671
1009
1427
1881
2669
3586
4607
——
——
——
169
265
382
535
687
949
1270
1600
——
——
——

表6 JKYJ,JKLYJ-1KV交联聚乙烯绝缘架空电缆
标称
截面
mm 2
1芯 2芯 3芯 4芯
最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km
JKYJ JKLYJ JKYJ JKLYJ JKYJ JKLYJ JKYJ JKLYJ
10
16
25
35
50
70
95
120
150
185
240
——
8.0
9.4
11.0
12.3
14.1
16.5
18.1
20.2
22.5
25.6
——
167
251
355
468
664
892
1146
1451
1780
2300
——
66
95
133
171
236
316
398
504
618
795
13.0
16.0
18.8
22.0
24.6
28.2
33.0
36.2
——
——
209
336
505
714
941
1335
1793
2303
——
——
——
84
133
191
267
344
474
635
800
——
——
——
14.0
17.2
20.2
23.7
26.5
30.4
35.5
39.0
314
504
757
1070
1411
2002
2689
3455
127
199
286
401
516
712
953
1200
15.7
19.3
22.7
26.6
29.7
34.0
39.8
43.7
442
708
1057
1491
1954
2754
3698
4732
193
306
430
599
760
1033
1383
1752

表7 JKY,JKLY-10KV聚乙烯绝缘架空电缆
标称
截面
mm 2
1芯 3芯
最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km
JKYJ JKLYJ JKYJ JKLYJ
25
35
50
70
95
120
150
185
240
300
13.9
14.9
16.2
17.9
19.5
20.9
22.5
24.1
26.3
28.5
337
443
565
772
1002
1265
1570
1896
2413
2962
181
221
268
344
427
517
622
734
908
1092
29.9
32.1
34.9
38.6
42.0
45.0
48.5
51.9
56.7
61.4
1016
1336
1703
2328
3021
3814
4734
5716
7275
8930
546
666
808
1037
1287
1559
1875
2213
2738
3292

表8 JKYJ,JKLYJ-10KV交联聚乙烯绝缘架空电缆
标称
截面
mm 2
1芯 3芯
最大外径mm 近似重量kg/km 最大外径mm 近似重量kg/km
JKYJ JKLYJ JKYJ JKLYJ
25
35
50
70
95
120
150
185
240
300
13.9
14.9
16.2
17.9
19.5
20.9
22.5
24.1
26.3
28.5
337
443
565
772
1002
1265
1570
1896
2413
2962
181
221
268
344
427
517
622
734
908
1092
29.9
32.1
34.9
38.6
42.0
45.0
48.5
51.9
56.7
61.4
1016
1336
1703
2328
3021
3814
4734
5716
7275
8930
546
666
808
1037
1287
1559
1875
2213
2738
3292

表9 JKLY/Q,JKLYJ/Q-10KV铝芯轻型薄绝缘架空电缆
标称
截面
mm 2
近似外径mm 近似重量kg/km
JKLY/QJKLYJ/Q
25
35
50
70
95
120
150
185
240
300
11.1
12.1
13.4
15.1
16.7
18.1
19.7
21.3
23.5
25.7
160
205
263
356
459
570
702
845
1068
1308

表10 表12
承载绞线截面
mm 2
承载钢绞线最小拉断力N 承载铝合金绞线最小拉断力N
25
35
50
70
95
120
30000
42000
56550
81150
110150
——
6280
8800
12570
17160
23880
30160
额定电压KV 1 10 35
普通电缆 轻型电缆
试验电压KV 3.5 18 12 63

5、技术性能:
①导体应采用紧压圆形绞合导线,其最大电阻及最小拉断力应符合表3规定。
②承载绞线的拉断力应符合表10的规定。
③绝缘应采用黑色耐候聚氯乙烯、聚乙烯和交联聚乙烯,绝缘电阻应符合表11。
④电缆应能经受规定的交流电压试验1分钟,绝缘应不击穿。试验电压值如表12。
⑤有绝缘屏蔽的10KV电缆,应进行局部放电试验,其放电量应不大于20PC。
表11
额定电压KV 标称截面mm 2
10 16 25 35 50 70 95 120 150 185 240 300
最小绝缘电阻 兆欧 ·千米
1 70 ℃ 0.0067 0.0065 0.0054 0.0054 0.0046 0.0040 0.0039 0.0035 0.0035 0.0035 0.0034 ——
90 ℃ 0.67 0.65 0.54 0.54 0.46 0.40 0.39 0.35 0.35 0.35 0.34 ——
10 普通 1500
轻型 1000
35 90 ℃ 4100

6、交货要求:
交货长度由供需双方协商确定。
长度计量误差应不超过±0.5%.
7、储运须知:
电缆端头应密封防水并避免露天存放。
电缆盘头不允许平放或从高处扔下,防止机械损伤电缆。
运输时,电缆盘应放稳并加以固定,防止互撞或翻倒。
