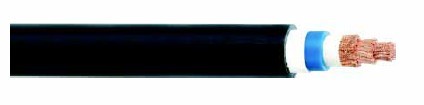

轨道交通用交联聚乙烯绝缘直流牵引电缆

[当前栏目:机车电缆]      [发布日期:2016-12-15]


轨道交通用交联聚乙烯绝缘直流牵引电缆

一、用途




  主要适用于额定电压3000V及以下的城市轨道交通、铁路电气化及地铁线路的直流电力传输。


二、产品型号、规格



型    号

名     称

GZYJV

交联聚乙烯绝缘聚氯乙烯护套直流牵引电缆

GZYJVR

交联聚乙烯绝缘聚氯乙烯护套直流牵引软电缆

WDZ-GZYJY

交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引电缆

WDZ-GZYJYR

交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引软电缆

DDZ-GZYJY

交联聚乙烯绝缘聚烯烃护套低烟低卤阻燃直流牵引电缆

FSZ-WDZ-GZYJYR

交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃防紫外光直流牵引软电缆



型  号

芯 数

额定电压V

标称截面mm2

GZYJV
GZYJVR
WDZ-GZYJY
WDZ-GZYJYR
DDZ-GZYJY
FSZ-WDZ-GZYJYR

1

750
1500
3000

10,16,25,35,50,70,95,
120,150,185,240,300,400



 三、产品特点



  1、稳定的电气、绝缘性能;
  2、介质损耗较小、电压降低、载流能力强;
  3、具有无卤低烟环保卫生等特性;
  4、电缆燃烧透光率小;
  5、优异的阻燃性能,达到成束燃烧A、B类阻燃;
  6、具有耐紫外线老化性能;
  7、优良的防水耐湿性能;
  8、具有较好的可弯曲性能。



四、主要技术性能


  1、铜导体的20℃直流电阻符合GB/T3956规定的要求。
  2、电气绝缘性能
  (1)要求绝缘电阻常数Ki: 90℃时不小于3.67MΩ•km;
  (2)直流电压试验:4U的直流电压下15分钟,电缆不击穿;
  (3)交流电压试验:正极电缆承受工频6.5kV的交流电压浸水试验5分钟,不击穿;负极电缆承受工频1.5kV的交流电压浸水试验5分钟,不击穿;
  3、燃烧性能
  (1) 电缆阻燃试验,通过IEC60332或GB/T18380.3规定的成束B类或A类燃烧试验。
  (2) 无卤低烟型
  ①卤素气体释放量试验,pH值≥4.3;
  ②电导率≤10μS/mm。
  ③电缆燃烧发烟量试验,透光率≥60%。
  (3) 低卤低烟型
  ①卤素气体释放量试验,pH值≥2.5;
  ②电导率≤30μS/mm。
  ③电缆燃烧发烟量试验,透光率≥30%。
  4、耐紫外光的性能
  在大气和光老化作用下,试样经42天老化后,绝缘的断裂伸长率的变化率应不超过±30%范围,经21天老化后试样对比,断裂伸长率的变化率应不超过±15%范围。
  5、耐湿性试验:电缆浸水72小时,绝缘线芯表面无水分。



五、使用特性


  1、电缆导体长期工作温度不超过90℃。
  2、在事故运行状态下(持续时间不超过5秒),导体最高温度不超过250℃。
  3、电缆的敷设温度应不低于0℃,允许弯曲半径:
  非软结构电缆,不小于电缆外径的10倍;
  软结构电缆,不小于电缆外径的5倍。
  4、电缆在使用前不能受到机械撞击、锐器划伤等影响电缆性能的损坏。


六、交货长度


  1、交货长度不小于100m。
  2、根据双方协议,可以任何长度交货。
  3、长度计量误差不超过±0.5%。
