W7PFAPP-11.80mm七芯氟塑料PFA绝缘分相屏蔽及总屏蔽电缆

7-CONDUCTOR ( 15/32〃)

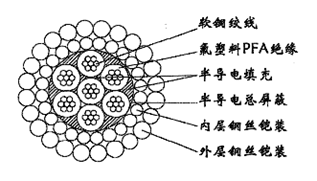

结构：（Construction）

导体：（Copper Construction） 7×0.33 mm 7×0.0129〃

PFA绝缘：（Insulation PFA） 2.48 mm 0.0976〃

屏蔽：（Shield） 2.50mm 0.0988〃

铠装：（Armor）内层：（Inner） 24×0.99 mm(1438N) 24×0.0389〃(323lbs)

外层：（Outer） 24×1.26 mm(2330N) 24×0.0496〃(523lbs)

物理性能：（Physical）

电缆直径：（Cable Diameter） 11.80mm±0.10mm 0.464″±0.0039″

电缆空气中重量：（Cable Weight in Air） 509 kg/km 341 lbs/kft

电缆耐温度：（Temp Rating） 260 ℃ 500 ℉

机械性能：（Mechanical）

电缆拉断力：（Cable Breaking Strength） 85 kN 19000 lbs

电缆弯曲直径：（Minimum Shave Diameter） 504 mm 20″

电缆伸长率：（Cable Stretch Coefficient） 0.8 m/km/5kN 0.714 ft/kft/klbs

电性能：（Electrical）

电缆耐电压：（Voltage Rating） 1200 VDC 1200 VDC

电缆绝缘电阻：（Insulation Resistance） 15000 MΩ?km 50000 MΩ?kft

电缆20℃时直流电阻：（Resistance Typical） 33 Ω/km 10 Ω/kf

电缆的电容：（Capacitance @ 1 kHz） 130 pf/m 40 pf/kft

静电屏蔽平衡：（Shield equilibrium） 30mV 30mV

相邻缆芯干扰特性：（Shield the interference） 100mV 100mV
