煤矿用交联聚乙烯绝缘电力电缆

[当前栏目:矿用电缆]      [发布日期:07-31]
煤矿用交联聚乙烯绝缘电力电缆
型号:MYJV,MYJV22,MYJV32,MYJV42
产品用途:产品适用于煤矿井下额定电压10KV及以下固定敷设用、作为煤矿井下电力的传输。
执行标准 : MT818.13-1999。
使用条件:电缆导体的最高额定温度为90℃,敷设电缆时的环境温度不低于0℃,电缆允许最小弯曲半径为15(D+d)±5%。
矿用电力电缆型号及名称
型号 名称
MYJV 煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆
MYJV22 煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
MYJV32 煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
MYJV42 煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
其中MYJV22,MYJV32,MYJV42为矿用铠装电缆
矿用电力电缆规格
型 号 芯数 额定电压(kV)
0.6/1 1.8/3 3.6/6、6/6、 6/10、8.7/10
标称截面(mm2)
MYJV
MYJV22
MYJV32
MYJV42
3
3
3
3
1.5~300
4~300
4~300
4~300
10~300
10~300
10~300
10~300
25~300
25~300
25~300
25~300
25~300
25~300
25~300
25~300

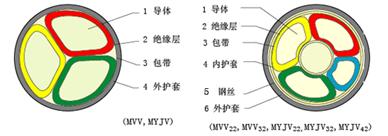

矿用电力电缆电缆结构示意图:
煤矿用交联聚乙烯绝缘电力电缆煤矿用交联聚乙烯绝缘电力电缆

产品技术要求:

导体标称截面(mm2)
额定电压(KV)
0.6/1 1.8/3 3.6/6 6/6、6/10 8.7/10
绝缘标称厚度(mm)
1.5 0.7 - - - -
2.5 0.7 - - - -
4 0.7 - - - -
6 0.7 - - - -
10 0.7 2.0 2.5 - -
16 0.7 2.0 2.5 3.4 -
25 0.9 2.0 2.5 3.4 4.5
35 0.9 2.0 2.5 3.4 4.5
50 1.0 2.0 2.5 3.4 4.5
70 1.1 2.0 2.5 3.4 4.5
95 1.1 2.0 2.5 3.4 4.5
120 1.2 2.0 2.5 3.4 4.5
150 1.4 2.0 2.5 3.4 4.5
185 1.6 2.0 2.5 3.4 4.5
240 1.7 2.0 2.6 3.4 4.5
300 1.8 2.0 2.8 3.4 4.5
注:具体详情请参阅 煤矿用聚氯乙烯绝缘电力电缆MT818.13-1999标准。
