稀土铝合金电缆

[当前栏目:铝合金电缆]      [发布日期:2016-11-13]

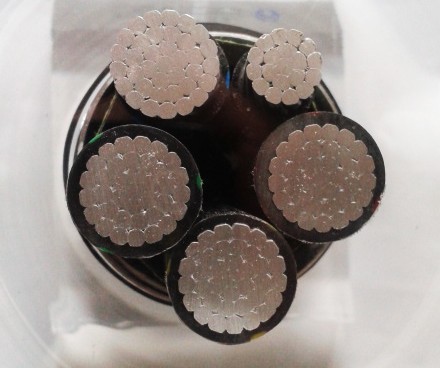

稀土铝合金电缆

产品特性
a.导体采用通过美国公司引入的8000系列导体,高抗蠕变性.高柔韧性.高延伸率.抗拉强度增大,连接安全稳定。
b.绝缘采用的交联聚乙烯,具有优良的物理性能,耐热.耐老化,可有交减少绝缘厚度,燃烧时不释放腐蚀性气体及有毒气体,其环保特性符合现代消防安全要求。
c.缠绕层使用高强度.耐水.可降解环保型填充纸,使电缆在垂直安装时不滑脱。
d.铠装层采用5000系列铝合金材料,非磁性材料安装时不会产生火花.运行时不会产生涡流,散热性能良好。灵活坚固,抗压能力远高于钢带铠装,安装便利,可免桥架安装,节约线槽.加快施工进度,降低安装成本。不可燃金属材料,兼具低烟无卤特性,可适用对生命财产案例要求较高的室内及其他重要场所。
产品结构特点:
    具有高柔韧性能的自锁型铝合金铠装和密封阻燃防水外护套型电缆,不需要管道及其附件和工人密集的拉线、扣纹和成管等工序。敷设方式户内可采用支架梯架、托盘以及电缆夹明敷,户外可采用直埋、电缆沟、电缆隧道,并适用腐蚀环境。
产品特性分析:
添加稀土元素的铝合金电力电缆在发达国家已得到广泛应用。
导体:抗蠕变、高韧性、强延展、底反弹、连接稳定。
绝缘:耐高温、防燃烧、抗老化、强耐用、低碳环保。
铠装层:经济性能优越,特殊的自锁形式,坚固强韧。
外护套:采用无铅无镉的PVC,可在潮湿场所安装,亦可直埋或敷设在水泥中使用。
应用特点:
电缆的铠装层强度高,比钢带铠装更轻、更易剥离、安装便利,可免桥架安装,降低成本。不局限于360°安装,不需要拉线盒。在拐角处容易弯曲,减少对管道的需求,具普通管道所不具有的强柔韧性,经工厂精心设计,在安装过程中有效避免导线损伤,亦可根据用户需要生产低烟.无卤.耐火阻燃金属连锁铠装电缆,能达到阻燃IA级、耐火I级,符合GA306.1及GA306.2标准。
产品使用要求:
     适用于600V-35KV电压等级;适用于90℃下干燥或潮湿场所;可室内、室外安装,可垂直安装,也可托架或沿墙敷设,也可地下直埋安装;弯曲半径最小为7倍外径,也可360°弯曲;适用于民用、商业、工业、大型场馆、娱乐场所、矿井、地铁以及各类级别危险地区等场所。

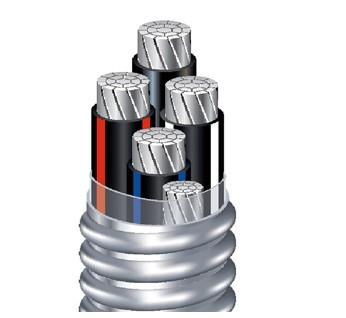

异型挤压稀土铝合金导体
阻燃交联聚乙烯绝缘
轧纹聚酯带绕包
铝合金带锁铠装护层
聚氯乙烯护套或聚烯烃护层
5000V及以上采用内.外屏蔽层
稀土铝合金电缆
自身的卓越性能
A.弯曲的性能
根据GB/T12706中对铜缆安装时弯曲半径的规定,铜缆的弯曲半径是10-20倍电缆直径,铝合金电缆的弯曲半径最小为7倍电缆直径,使用铝合金电缆减小了安装布局的空间,减小了安装成本,更易于敷设。
B.延展性
铝合金电缆由于退火处理后的延伸率能到达或超过30%,高于铜缆的20%标准。
C.反弹性
铝合金电缆的反弹性比铜缆低40%,更有利于端子连接接头处的紧密程度,易于压紧,提高连接的稳定性。
D.耐腐蚀性
在空气中铝合金电缆的耐腐蚀性能优于铜,铜缆的使用寿命按三十年设计,铝合金电缆的使用寿命可以达到四十年,这是以在美国应用的事实为依据的。
E.重量
相同载流量相同长度的铝合金电缆是铜缆的重量的一半,在大跨度安装中优势明显,可以降低安装成本。
F.导电性
根据GB/T3956稀土铝合金导体相比于铜导体增加一个或两个规格,达到相同的载流量,即铝合金的截面增加1.5倍达到与铜同样的导电效果。虽然截面增大1.5倍,但通过紧压处理,导体外径与铜相比只增加1-18MM,增加的很少。
G.拉伸强度和抗疲劳性能
铝合金电缆的抗拉强度和抗疲劳性能略逊于铜缆,与铜缆很接近,不会因此影响到电缆的作用。
同普通铝电缆比较
A.机械性能
与纯铝相比,铝合金电缆抗拉强度更大、延伸性能提高了20倍
B.柔韧性能
纯铝弯折几次易出现开裂或折断,易引发事故,铝合金经过几十次的弯折后不会出现开裂或折断,消除了以往纯铝安装使用过程中出现事故的隐患,极大地提高了安全性能。
C.抗蠕变性能
由于加入了铁、铜、镁等元素,经退火处理,使导体的抗蠕变形能极大提高了,减小了长期机械力作用下出现的蠕变现象,也降低了因蠕变而导致事故的几率。因为蠕变后导致接头松动,接触电阻增大,易引发事故。
D。导电性能
铝合金由于加入稀土及退火处理,导电率超过61.5%IACS,而纯铝的导电率为61%IACS,因而铝合金的导电性能更好。
E.耐腐蚀性能
纯铝的耐腐蚀性能比铜好,点铝合金的耐腐蚀性能比纯铝更优,因为铝金加入了稀土等化学元素可以增加铝合金的耐腐蚀性能,特别增加耐电化学腐蚀性能,这就解决纯铝长期在街头出现的电化学腐蚀的问题。
F.接头
接头问题一直是困扰电缆不能推广的一个原因,如今的接头技术已经很成熟,无论国内还是国外,已不再是影响铝合金电缆推广的障碍。比如国内的架空导线,大部分使用的都是铝绞线,这款的接头技术已经成熟,而国外的铝合金已经应用四十年历史,像克劳克、上海孟嘉一直是美国用户的电缆接头供应商,除了可以在国内进行选择以外,也可以选择这样的世界品牌
绝缘材料的优势
随着低碳生活理念、可持续发展理念的提出,人们对环保的要求越来越高。即使采用再好的导体材料。绝缘材料使用的不好,也同样影响电缆使用寿命,依据美国标准开发的阻燃交联聚乙烯绝缘大大优于PVC绝缘,这也成为未来电缆绝缘应用的一种新趋势。
材料成本及安装成本的比较
在实现同样性能的前提下,铝合金电缆的直接成本即电缆本身的成本比铜缆低,由于铝合金电缆的弯曲性能更好喝重量更轻,可以免桥架或减少桥架用量,加快施工进度,安装成本能节约20%-50%
稀土铝合金电缆
应用情况分析
国际电工委员会规定ASTM-8000系列稀土铝合金导体为铝合金电缆最佳导体,在美国、加拿大等发达国家,铝合金电缆占全部电缆的使用比率达90%以上,有40多年的应用历史。据统计整个中国线缆行业销售额达7000亿元,每年仍保持10%的增长速度。在中国线缆行业,“以铝代铜”才刚刚起步,预计未来10年至少形成3000亿元的销售规模。三年来,截止2011年年底,行业销售总额不超过12亿元,但每年均保持了3-5倍的增长速度,市场前景十分广阔。
二、为客户算好经济账
施工成本 可以减少桥架等安装设施
1、可以使用更少的人工
2、不需要特殊的施工工具
3、轻便及自动化工具,减少人工而且质量有保证
4、安装快捷,工期更短
5、柔软易弯曲,可以在更小的空间内完成施工
6、XLPE及PVC护套材料设计使用
7、温度-40℃-90℃,可在低温或高热环境下安全使用
三、安全成本--容易被忽视的成本
可以提供施工安全
1、更小的附加载荷,提高建筑本身的安全性(尤其对于体育场等大跨度建筑,节约15%钢结构的费用)
2、为今后的扩建提供更大容量
3、普通铜缆设计寿命30年,而铝合金电缆设计寿命40年
四、稀土铝合金电缆的优异性能与AA-1350纯铝相比铝合金电缆具有
1、更高的抗拉度增大53%
2、抗蠕变性与压紧性提高300%
3、退火后:
更高的屈服强度增加121%
更好的延伸率,提高了20%
合金更柔软;
基本相同的电导率。
4、回弹量小40%,无记忆效应
5、热稳定性
电压等级
0.6/lkV.3.6/6kV.6/10kV.8.7/15kV.12/20kV.18/30kV.21/35kV.26/35kV
注:本公司可根据用户要求生产低烟无卤.阻燃耐火及耐高温和耐低温电缆,阻燃耐火电缆能达到阻燃lA级.耐火l级,符合GB/T19666-2005标准。阻燃电缆在原型号前加“ZR”(阻燃等级ZA.ZB.ZC)。耐火电缆在原型号前加“NH”,低烟无卤.阻燃耐火电缆在原型号前加“WDZN”。
参照制造标准及检验依据
1、American Society for Testing and Materials B800-2005 Standard Specification for 8000 SeriesAluminum Alloy Wire for Electrical Purposes-Annealed and Intermediate Tempers(美国材料与试验协会电工用8000系列铝合金导线的标准规范)
2、GB/T 12706-2008额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆定电压及附件
3、Q/CFXL-JF02-2011《额定电压0.6/1 kV交联聚乙烯绝缘铝合金电力电缆》
4、Q/CFXL-JF03-2011《额定电压6-35kV交联聚乙烯绝缘铝合金电力电缆》
5、Canadian Standards Association C22.2 NO.51-09 Armoured Cables(加拿大标准协会铠装电缆)
7、GB/T 12706.4-2008额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)电力电缆附件试验要求
8、GB/T 19666-2005《阻燃和耐火电缆通则》
9、GB/T 18380-2008电缆在火焰条件下的燃烧试验
10、UL1685 Vertical-Tray Fire-Propagation and Smoke-Release Test for Electrical and Optical-FiberCables I电力及光缆,火焰垂直蔓延及烟气扩散试验)
11、GB/T 12527-2008额定电压1kV及以下架空绝缘电缆
