(ZR192-)KFFP,(ZR192-)KFVP22氟46(进口PFA)绝缘耐高温屏蔽控制电缆

[当前栏目:耐高温控制电缆]      [发布日期:2016-12-10]
耐高温控制阻燃电缆规格型号及参数


(ZR192-)KFFP,(ZR192-)KFVP22氟46(进口PFA)绝缘耐高温屏蔽控制电缆
一:产品特点及用途 耐高温控制阻燃电缆适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线,具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能,适合冶金、电力、石化等行业。
二:产品执行标准 Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准
三:使用特性 1.交流额定电压:U0/U 450/750KV 2.最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃ 可溶性聚四氟乙烯(PFA)绝缘不超过260℃ 3.最低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃ 氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-20℃ 4.电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。 5.电缆允许弯曲半径:非铠装电缆最小为电缆外径的6倍 铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍 氟塑料绝缘和护套电缆最小为电缆外径的8倍

四:基本型号及名称
(ZR192-)KFF 氟46(进口PFA)绝缘和护套控制电缆
(ZR192-)KFFP 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆
(ZR192-)KFFR 氟46(进口PFA)绝缘和护套控制软电缆
(ZR192-)KFF22 氟46(进口PFA)绝缘和护套钢带铠装控制电缆
(ZR192-)KFFRP 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆
(ZR192-)KFFP1 氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆
(ZR192-)KFFP2 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆
(ZR192-)KFFRP2 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆
(ZR192-)KFV 氟46(进口PFA)绝缘聚氯乙烯护套控制电缆
(ZR192-)KFVR 氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆
(ZR192-)KFVP 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
(ZR192-)KFVRP 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
(ZR192-)KFVP2 氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
(ZR192-)KFV22 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆
(ZR192-)KFRV22 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆
(ZR192-)KFVP2-22 氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆
(ZR192-)KFGR(YGC-KF46R) 氟46(进口PFA)绝缘硅橡胶护套控制软电缆
(ZR192-)KFGPR(YGC-KF46RP) 氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆
备注:采用进口PFA材料型号前加ZR192,需要阻燃护套型号前加ZR,导体线芯中铜丝可以采用镀锡。


五:代号名称和含义   表2
项目 代号 说明
阻燃特性 ZR 分A、B、C级阻燃
系列代号 K 控制电缆
绝缘材料 F 聚全氟乙丙烯(F46)最高工作温度200℃
可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192)
护套材料 F 聚全氟乙丙烯(F46)最高工作温度200℃
可溶性聚四氟乙烯(PFA)最高为260℃(型号前加ZR192)
V 聚氯乙烯
G 硅橡胶
屏蔽材料 P 铜丝编织屏蔽
P1 镀锡铜丝屏蔽
P2 铜带绕包屏蔽
P3 铝塑绕包屏蔽
铠装材料 22 钢带铠装聚氯乙烯护套
23 钢带铠装聚乙烯护套
32 钢丝铠装聚氯乙烯护套
33 钢丝铠装聚乙烯护套
导体结构 A 单股导体
B 7股绞合导体
R 多股绞合导体




六:主要技术指标 1.   成品电缆导体直流电阻(符合GB3956规定)参照附录A表3 2.20℃时绝缘电阻不小于500MΩ/KM 3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。

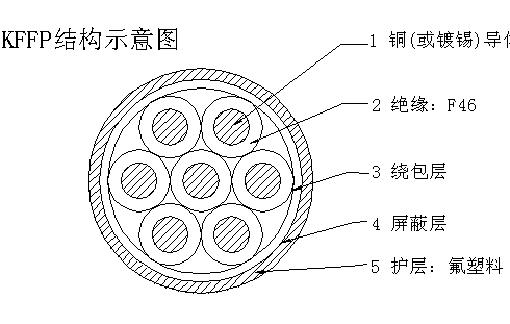

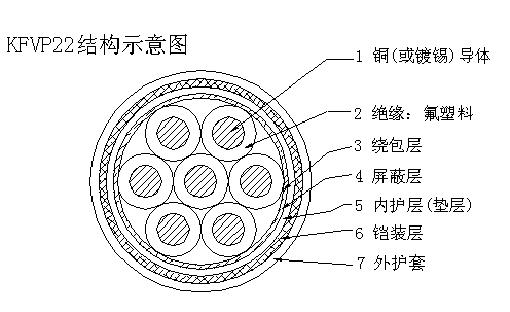

七:基本电缆规格及结构参数。
耐高温控制阻燃电缆规格型号及参数
耐高温控制阻燃电缆规格型号及参数
