YVF YVFR YVFRP国标丁晴软电缆

[当前栏目:柔性电缆]      [发布日期:2018-06-14]
产品名称:国标丁晴软电缆YVF YVFRP YVFR
产品编号:115817-888
产品型号:YVF YVFRP YVFR



   产品详细介绍
国标丁晴软电缆YVF YVFRP YVFR价格
一、概述:
    丁晴软电缆、丁腈电缆具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆,目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
  适用于交流额定电压0.6/1kV及以下要求频繁移动及耐油场合作动力装置或移动照明的电力传输。
二:丁晴软电缆执行标准:
   本产品按Q/LB2003-16设计制造。
    Q/HHTZH007.1
   阻燃性能试验执行GB12666-90规定





三、型号规格:

         YVF YVFRP YVFR


型   号 产品名称
YVFR 丁腈绝缘和护套电力软电缆
YVFRP 丁腈绝缘和护套铜丝编织屏蔽电力软电缆
备注:阻燃型电缆型号加ZR,导体线芯中铜丝可以采用镀锡

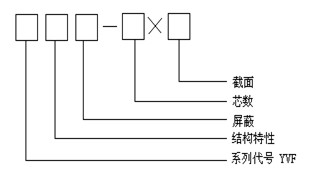

代号和含义
代号 代号含义
Y 移动系列
VF 丁腈绝缘和护套
P 铜编织屏蔽
R 多股绞合体
四、丁晴软电缆电缆结构图:

五、丁晴软电缆使用特性:
     1.交流额定电压:U0/U 0.6/1KV
       2.最高工作温度: 105℃
       3.最低环境温度:固定敷设-40℃
       4.电缆安装敷设温度应不低于-25℃。
       5.电缆允许弯曲半径:电缆最小为电缆外径的12倍
项  目 性  能
额定电压Uo/U 0.6/1kV
长期允许工作温度 最高70℃,最低-40℃
绝缘性能 70℃时绝缘电阻常数ki不小于0.0367MΩ
耐腐性能 具有优异的耐油和耐腐蚀性,电缆在121℃时浸泡在20#机油中24小时,绝缘和护套的断裂伸长率
导体电阻 符合GB3956
耐压性能 经受5min的3.5kV工频电压试验
其他特点 具有良好的柔软性、耐老化性

六、丁晴软电缆技术指标:
 1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
 2.20℃时绝缘电阻不小于50MΩ/KM。
 3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七、基本电缆规格及结构参数:

线芯*标称截面(mm2)
导体结构
(根数*直径)
(B/R)
mm
电缆最大外径(mm) 参考重量(kg/km)
YVFR YVFRP YVFR YVFRP
1*2.5 51*0.25 4.0 - 72 -
1*4 82*0.25 6.0 - 95 -
1*6 123*0.25 7.0 - 130 -
1*10 204*0.25 9.5 - 190 -
1*16 323*0.25 11.0 - 255 -
1*25 513*0.25 12.0 - 365 -
1*35 722*0.25 13.5 - 475 -
1*50 1026*0.25 15.0 - 670 -
1*70 1406*0.25 17.0 - 830 -
1*95 486*0.50 19.0 - 1200 -
1*120 608*0.50 21.0 - 1360 -
1*150 760*0.50 23.0 - 1654 -
1*185 945*0.50 26.0 - 2050 -
2*2.5 51*0.25 10.5 11.5 159 205
2*4 82*0.25 12.5 13.5 230 290
2*6 123*0.25 14.0 15.2 276 336
2*10 204*0.25 18.0 19.2 413 475
2*16 323*0.25 22.0 23.5 567 670
2*25 513*0.25 24.5 25.5 833 933
2*35 722*0.25 29.0 30.2 1088 1288
2*50 1026*0.25 33.0 35.0 1297 1590
2*70 1406*0.25 38.0 39.0 1675 1900
2*95 486*0.50 41.0 43.0 2205 2500
2*120 608*0.50 48.0 50.0 2660 3000
2*150 760*0.50 52.0 54.0 3350 3750
2*185 945*0.50 57.0 59.0 4400 4820
3*2.5 51*0.25 12.0 13.0 210 270
3*4 82*0.25 13.0 14.0 295 365
3*6 123*0.25 14.8 15.8 375 455
3*10 204*0.25 19.0 20.0 559 639
3*16 323*0.25 22.0 23.0 770 870
3*25 513*0.25 26.0 27.0 1239 1349
3*35 722*0.25 33.0 34.1 1520 1640
3*50 1026*0.25 36.5 38.5 1970 2100
3*70 1406*0.25 40.5 42.5 2580 2790
3*95 486*0.50 48.5 50.5 3280 3500
3*120 608*0.50 53.0 55.0 4060 4380
3*150 760*0.50 58.0 60.0 5197 5597
3*185 945*0.50 63.0 65.0 6279 6700
3*4+1*2.5 82*0.25 14.5 15.6 300 370
3*6+1*4 123*0.25 16.0 17.2 400 490
3*10+1*6 204*0.25 21.0 23.0 590 690
3*16+1*10 323*0.25 25.0 26.0 850 950
3*25+1*16 513*0.25 30.5 32.5 1255 1410
3*35+1*16 722*0.25 33.5 35.6 1585 1790
3*50+1*25 1026*0.25 40.2 42.2 2066 2280
3*70+1*35 1406*0.25 47.2 49.5 2778 3080
3*95+1*50 486*0.50 50.0 52.2 2836 3126
3*120+1*70 608*0.50 53.0 55.5 4857 5207
3*150+1*70 760*0.50 57.0 59.5 5700 6090
3*185+1*95 945*0.50 66.0
69.0
7114 7514
4*4 82*0.25 14.0 15.0 325 400
4*6 123*0.25 17.5 18.5 421 500
4*10 204*0.25 22.0 23.0 635 720
4*16 323*0.25 24.0 25.0 898 1010
4*25 513*0.25 31.0 32.0 1342 1490
4*35 722*0.25 34.0 35.0 1765 1900
