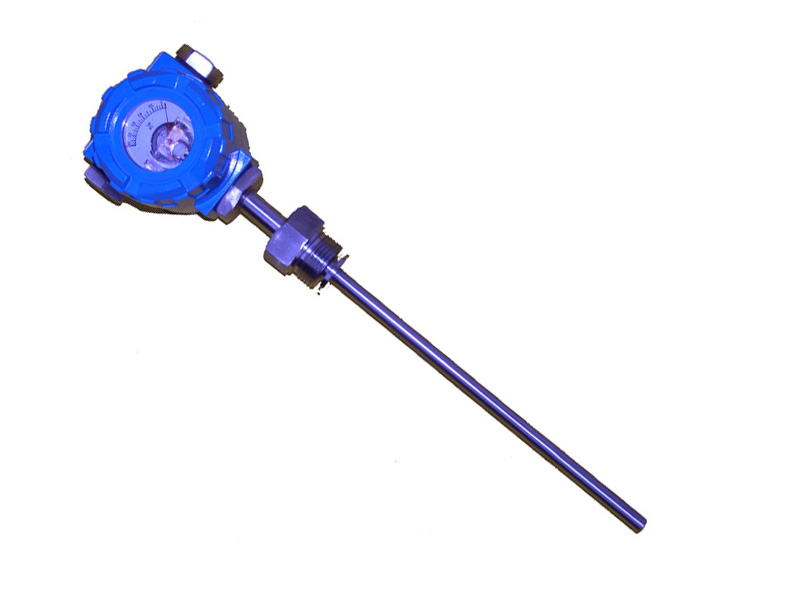

1、概述：     SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.     该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。 2、主要特点：   ·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。   ·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；          ·热电偶变送器具有冷端温度自动补偿功能；   ·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；   ·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；   ·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；   ·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例； 3、工作原理：　     热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器三线制方式输出。 4、技术参数　  1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；  2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；  3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；  4、接线方式：二线制、三线制、四线制；  5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持  器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；  6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V  7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。  8、工作环境：a:环境温度-25-+80℃（常规型）                        -25-+70℃（数显型）                     -25-+75℃（智能型）                b:相对湿度：5%-95%             c:机械振动f≤50Hz, 振幅≤0.15mm               d:无腐蚀气体或类似的环境；  9、 环境影响系数：δ≤0.05%/℃。 5、测温范围

6、型号代码及说明：

7、接线及调整
       变送器的接线原理如图所示。端子4接24V电源正端、端子3为4～20mA电流输出端，该端经负载电阻R1后回到24V电源负端。
    端子1、2接热电阻，或2接热电偶正，1接热电偶负。变送器有零点及量程调节电位器，便于用户进行微量调整。



8、校验方法：   ·用于爆炸危险场所时，请注意防爆标志与防护等级；   ·机电一体化温度变送器安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。   ·加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。   ·SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。   ·温度变送器使用六个月后需进行校验。 a、热电阻温度变送器校验方法   ·设备要求：数字电压表一台；   ·按系统连接方法接线；       ·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；      ·按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；    · ·按说明书技术指标进行测试，应符合技术要求。     b、热电偶温度变送器校验方法 ·设备要求：数字电压表一台； ·按系统连接方法接线；       ·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别为1V和5V（可分别调整零点电位器和满度电位器）；      ·按量程十等分点输入各电势值，检查各温度输出是否符合精度范围； ·按说明书技术指标进行测试，应符合技术要求。 9、订货须知       特殊规格订货中经双方协商决定。  可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。  如果有其他特殊要求请在订货时注明。   ·使用环境温度：-20-70℃；   ·功耗：≤0.5W   ·防爆标志：d‖BT4   ·防护等级：IP54
