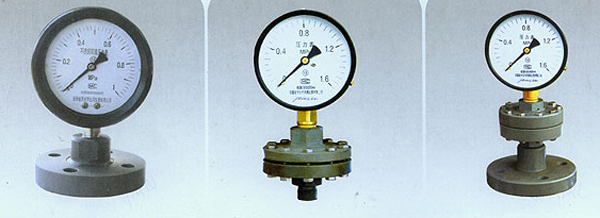

YTP防强腐全塑隔膜压力表

隔膜材料：PTFE聚四氟乙烯薄板
精度等级：1.5级 内部填充工作液：硅油或根据客户需求填充； 工作条件：温度：环境温度 -20~+55℃，被测介质温度- 20~+55℃； 工作压力：静负荷：用至测量上限值的3/4； 交变负荷：用至测量上限值的2/3；  短时压力：用至测量上限值； 仪表外径：φ100mm；（φ75mm） 连接尺寸：螺纹连接：M20*1.5（G3/8″ G1/2″）或法兰连接；   二、YTP防强腐全塑隔膜压力表型号



产品型号	连接形式	使用范围
YTP-75S	螺纹连接	用于测量强腐蚀性介质的压力。如：氯气，盐酸，硝酸等。
YTP-100S	螺纹连接	同上
YTP-75SF	法兰连接	用于腐蚀性强烈，粘度较大，易结晶介质的压力
YTP-100SF	法兰连接	同上

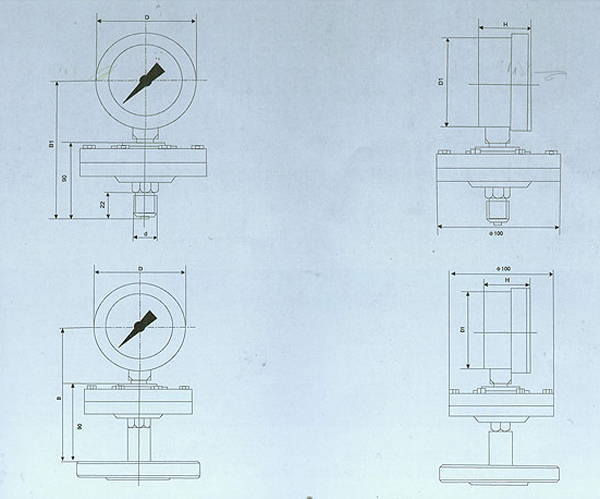

  三、YTP防强腐全塑隔膜压力表外形尺寸




型号	D	D1	B	H	d
YTP-75S YTP-100S	Φ90 Φ107	Φ80 Φ105	140 162	38 46	M20  1.5（G3/8 G1/2''）
YTP-75SF YTP-100SF	Φ90 Φ107	Φ80 Φ105	180 162	38 46



注：订货时请注明规格型号，精度等级，测量范围，接头螺纹尺寸。
