常规以及特种电线电缆定制,国标质量保证,价格合理
电线电缆价格咨询电话:0550-7778262  15385509815

YGFBP,YGVBP,YGVFBP,YVFBP,YVFB-L扁平移动电缆

[当前栏目:移动用耐弯曲扁电缆]      [发布日期:2017-01-16]


产品名称: YGFBP,YGVBP,YGVFBP,YVFBP,YVFB-L扁平电缆
产品型号: YGVBP,YGVFBP,YVFBP ,YVFB-L
产品价格: 电议 特价:电议
YGFBP,YGVBP,YGVFBP,YVFBP,YVFB-L扁平移动电缆
的详细介绍
一、概述:
        本产品具有耐寒、柔软、耐磨、防油等特性,适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构,确保电缆柔软性能好。
绝缘和保护层材料采用丁聚物,提高电缆柔软特性和防腐、耐寒特性。
绝缘线芯分色,为敷设安装提供方便。
可按顾客需要,在缆芯两侧增加钢丝绳或其他承力元件(YVFB-G型)。
二、特点:
     特别柔软,尤耐弯折,往返移动,平稳不扭。
     室内户外,适应温度,酸碱油盐,均能防护。
     选材严格,工艺先进,性能可靠,寿命长久。
三、规格型号:

型号
名称
额定电压
主要用途
拉力大小于N
YFFB
丁腈聚氯乙烯绝缘及护套扁平软电缆
450/750V
主要用于起重、输送机、中小型挖掘机、装卸机
2000/100m
YFFB-F
丁腈聚氯乙烯绝缘及护套复合扁平软电缆
450/750V
主要用于大中型野外作业的移动机械,如起重机,挖掘机,堆取材料机等
YEFPB
乙丙橡胶绝缘丁腈聚氯乙烯绝缘及护套屏蔽型扁平软电缆
3.6/6KV
YFFB-L
丁腈聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆
300/500V
主要用于低层建筑物的电梯和其它移动机械的控制电缆
YFFB-JL
丁腈聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆
300/500V
主要用于高层建筑物电梯的控制电缆
YFFB-FJL
丁腈聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆
300/500V
主要用于电梯的控制电缆

型号
名称
耐温等级
YVFR
聚氯乙烯绝缘丁腈复合物护套软电力电缆
-25~70℃
YVFRP
聚氯乙烯绝缘丁腈复合物护套编织屏蔽软电力电缆
-25~70℃
YFFR
丁腈复合物绝缘丁腈复合物护套软电力电缆
-25~70℃
YFFRP
丁腈复合物绝缘丁腈复合物护套编织屏蔽软电力电缆
-25~70℃
YGG
硅橡胶绝缘硅橡胶护套软电力电缆
-60~180℃
YGGP
硅橡胶绝缘硅橡胶护套编织屏蔽软电力电缆
-60~180℃
YGC
硅橡胶绝缘重型橡胶护套软电力电缆
-35~65℃
YGCP
硅橡胶绝缘重型橡胶护套编织屏蔽软电力电缆
-35~65℃
YVFB
铜芯聚氯乙烯绝缘丁腈聚氯乙烯复合物护套扁电缆
YVFBP
铜芯聚氯乙烯绝缘编织屏蔽丁腈聚氯乙烯复合物护套扁电缆
YFFB
铜芯丁腈聚氯乙烯复合物绝缘丁腈聚氯乙烯复合物护套扁电缆
YFFBP
铜芯丁腈聚氯乙烯复合物绝缘编织屏蔽丁腈聚氯乙烯复合物护套扁电缆
YGGB
铜芯硅橡胶绝缘硅橡胶护套扁电缆
-60~180℃
YGGBP
铜芯硅橡胶绝缘编织屏蔽硅橡胶护套扁电缆
-60~180℃
YGCB
铜芯硅橡胶绝缘重型橡套护套扁电缆
-40~65℃
YGCBP
铜芯硅橡胶绝缘编织屏蔽重型橡套护套扁电缆
-40~65℃
YGFB
铜芯硅橡胶绝缘丁腈聚氯乙烯复合物护套扁电缆
-20~70℃
YGFBP
铜芯硅橡胶绝缘编织屏蔽丁腈聚氯乙烯复合物护套扁电缆
-20~70℃

代号
代号含义
Y
移动
VF (扁平类用“FF”)
丁腈电缆系列
L
承拉(加钢丝)
B
扁电缆、扁平电缆
F
复合型
P
铜编织屏蔽
R
多股绞合导体
丁腈聚氯乙烯绝缘及护套扁平形软电缆 联系
YVFB       (普通型)
YVFB-G      (加强型)
YVFBP      (屏蔽型)
YVFB-TH    (三防型)


型  号
名           称
YVFB
丁腈绝缘和护套移动扁平软电缆
YVFBP
丁腈绝缘和护套铜编织屏蔽移动扁平软电缆
YVFB-G
丁腈绝缘和护套钢丝加强型移动扁平软电缆


型   号
额定电压(V)
芯数
标称截面mm2
YVFB
450/750 V
2-28
0.75-6
YVFBP
450/750 V
2-10
2.5-150
YVFB-G
450/750 V
2-28
0.75-150
四、产品主要性能(符合Q/ZB01-2002)
     电缆额定工作电压交流450/750V及以下。
    电缆使用环境温度为-40℃~70℃。
    电缆最小弯曲半径为电缆小边长度的10倍。
    各截面导电线芯20℃直流电阻最大值(Romax)如下:(符合GB/T3956-1997)

截面mm2
0.75
1
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
Romax
(Ω/km)
26.0
19.5
13.3
7.98
4.95
3.30
1.91
1.21
0.780
0.551
0.386
0.272
0.206
0.161
0.129
0.106
0.0801
 各截面绝缘线芯70℃绝缘电阻最小值(Rimin)如下:(符合GB5023-1997)
截面mm2
0.75
1
1.5
2.5
4
6
10
16
25
35
50
70~95
120~185
240
Romax(MΩ.m)
11
10
10
9
7
6
5.6
4.6
4.4
3.8
3.7
3.2
2.9
2.8
成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
绝缘及护套最小抗拉强度10N/mm2,最小断裂伸长率150%,-40℃低温卷绕无裂痕,-40℃低温拉伸最小伸长率20%。
不同环境不同温度载流量校正系数(Ki)
10
15
20
25
30
35
40
Ki
1.41
1.35
1.29
1.22
1.15
1.08
1.00
45
50
55
60
65
70

Ki
0.91
0.82
0.71
0.58
0.41
0.18

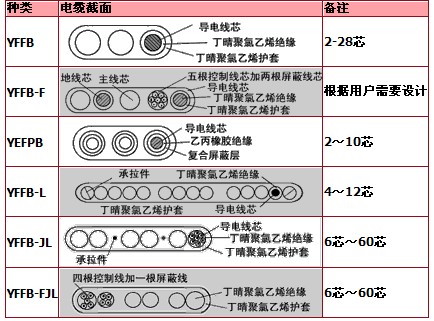

 五、产品结构图:








公司其它电缆产品:
按材质分类有:硅橡胶电缆耐高温硅橡胶电缆硅橡胶柔性电缆行车用硅橡胶电缆,钢包车用硅橡胶电缆,移动硅橡胶电缆,橡套电缆氟塑料电缆,丁腈电缆。
典型型号:见电线电缆型号。来电即可咨询当前实时电缆价格。欢迎广大客户选购。

文章标签:扁平电缆   YVFBP   YGFBP   YGVBP   YGVFBP   YVFB-L
