电伴热带(自限温系列)-中温系列

[当前栏目:伴热带]      [发布日期:2013-08-25]
名称:电伴热带(自限温系列)-中温系列

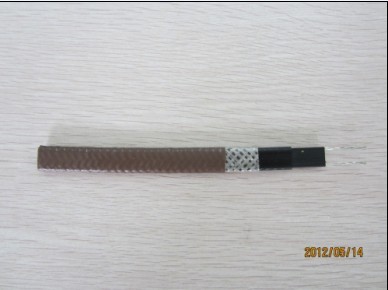

电伴热带(自限温系列)
中温系列:相对国外型号QTVR系列
一、产品型号:
Z:温度等级:中温(Z)系列
WL:温控伴热电缆
标称功率:35W/m、45W/m、50W/m、60W/m
结构型式:基本型(J)、基本防腐型(J2)屏蔽防爆型(P)、屏蔽防腐性
             (P2)、防爆防护型(PF)、防爆   防腐型(PF2)
电压等级:110V、220V、380V、600V
ZR:芯带阻燃

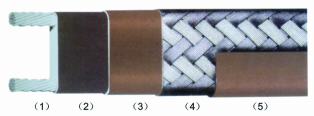

二、电缆结构示意图:
         1、铜芯导线:7×0.50、7×0.32、19×0.41
         2、导电塑料层:普通PTC、阻燃PTC、含氟PTC
         3、绝缘层:改良性聚烯烃、阻燃聚烯烃、氟塑料
         4、屏蔽层:镀锡软圆铜线,覆盖密度80%
         5、护套层:改良性聚烯烃、阻燃聚烯烃、氟塑料
三、技术指标:
        1、标准颜色:棕色
        2、温度范围:最高工作温度105±5℃;
                     最高曝露温度135℃;
                 最高承受温度:改良性聚烯烃105℃、阻燃聚烯烃105℃、
                            氟塑料200℃
    3、施工温度:最低-40℃
    4、热稳定性:由10℃至149℃间来回循环300次后,电缆发热量维持在90%以上。
    5、弯曲半径:-20℃时为30.4mm
                 -30℃时为40.6mm
       Bending radius: 30.4mm for -20℃; 40.6mm for -30℃.
    6、绝缘电阻:电缆长度100m,恒温水域75℃时;测试绝缘电阻最小值20MΩ,有
                 屏蔽或防爆护型,室温20℃时用2500VDC在屏蔽层与导线线芯之间
                 摇试1分钟,绝缘电阻最小值为1200MΩ。
