并联式电热带(恒功率型电热带)

[当前栏目:电缆厂家直销]      [发布日期:2015-07-16]

并联式电热带又称恒功率型电热带。此种电热带可避免串联式电热带在选用设计上的不便之处。并联式电热带又分为单相供电和三相供电方式。

单相并联式电热带是在两条平行的电源导线上,包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂,在其周围缠绕可发热的镍铬丝,再在其上加一层绝缘材料而成。电热丝与电源导线构成许多并联相等的单元发热节,从而形成一个连续的发热体。当接通电源后,电热带单位长度上功率相等,电热带长度愈长,输出电功率愈大。所以它消除了串联式电热带需预制长度的缺点,又能任意切割。

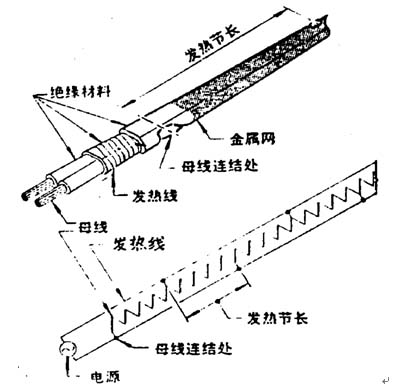

单相并联式电热带构造见图:

三相并联式电热带是在单相并联电热带基础上的发展。它是采用A.B.C三根铜线作电源导线,外包电绝缘层,发热电阻丝均匀缠绕于三根电源导线绝缘层外。每隔一定间距将电阻丝与电源导线连接,形成发热电阻回路。发热电阻连接在整个电热带的长度上,分别依次为AB发热电阻,BC发热电阻,CA发热电阻,反复循环,形成一个连续的发热体。此种结构保持了电热带能任意切割,而每米发热量恒定。

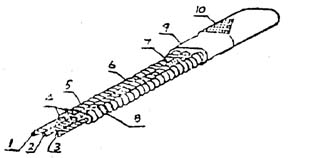

三相并联式电热带构造见图:



1.2.3:A相B相C相电源线

4:电源线绝缘层

5:发热电阻丝

6.7.8:电源线和电阻丝连接头

9:外护套绝缘层

10:铜丝编织外护套

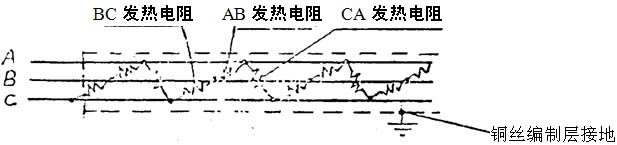

BC发热电阻

AB发热电阻

CA发热电阻

铜丝编制层接地
