XQJ-T梯级式桥架

[当前栏目：电缆桥架] [发布日期：2016-12-01]

XQJ-T梯级式桥架

一、概述：
梯级式桥架，梯级式电缆桥架 XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。
梯级式桥架，梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。
　　梯级式桥架，梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。
二、梯级式桥架规格型号：

型号	规格	型号	规格
XQJ-T	200 x 60	XQJ-T	500 x 60
XQJ-T	200 x 100	XQJ-T	500 x 100
XQJ-T	200 x 150	XQJ-T	500 x 150
XQJ-T	300 x 60	XQJ-T	600 x 60
XQJ-T	300 x 100	XQJ-T	600 x 100
XQJ-T	300 x 150	XQJ-T	600 x 150
XQJ-T	400 x 60	XQJ-T	800 x 60
XQJ-T	400 x 100	XQJ-T	800 x 100
XQJ-T	400 x 150	XQJ-T	800 x 150

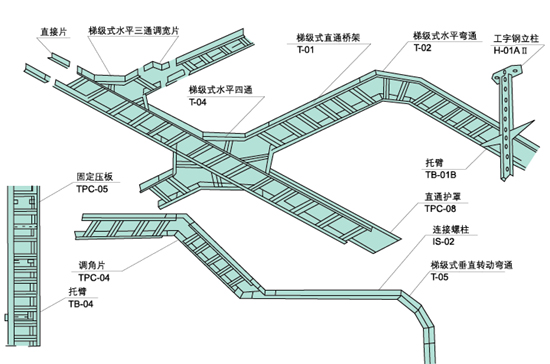

三、梯级式桥架安装结构示意图：

四、梯级式桥架技术参数：

型号 Type		b (mm)	h (mm)	重量kg Weight
XQJ-T-01	-6-2	200	60	13.07
	-10-2		100	17.96
	-15-2		150	25.97
	-6-3	300	60	14.85
	-10-3		100	18.48
	-15-3		150	28.31
	-6-4	400	60	23.20
	-10-4		100	27.29
	-15-4		150	33.25
	-6-5	500	60	25.70
	-10-5		100	29.80
	-15-5		150	35.75
	-6-6	600	60	29.78
	-10-6		100	35.92
	-15-6		150	43.56
	-6-8	800	60	41.57
	-10-8		100	48.95
	-15-8		150	58.11
说明：高度h=60.100为单排连接孔，高h=150为双排连接孔
