常用的几种管道电伴热保温

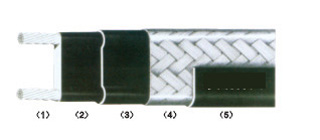

一、自限温电伴热（如下图）

    自限温电伴热带又称自控温电伴热带：这种电伴热带随温度升高电阻变大功率变小，由于其启动时电流较大，所以使用长度一般不超过100米，自限温电伴热带可随意剪切，无论伴热带多长，通上额定电压都能发热。

二、并联式恒功率电伴热（如下图）

    并联式恒功率电伴热带：此电伴热带两根（或三根）平行的绝缘铜绞线作为电源母线，PTC特性发热丝缠绕在骨架上，每隔一个发热节长度为母线交替连接，形成连续的并联电阻，此伴热带使用长度10-800米左右。

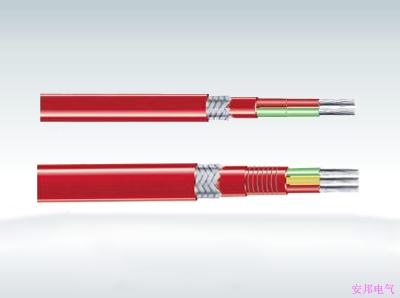

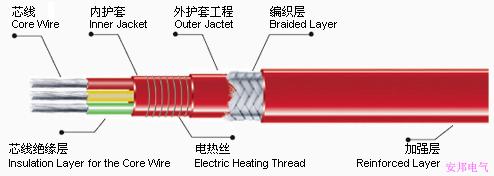

三、串联式恒功率电伴热（如下图）

    串联式恒功率电伴热带：串联式恒功率电伴热带将三根具有相同截面积，一定长度的平行绝缘铜绞线为电源母线和发热芯线，将其一端可靠短接，另一端接上380V（或设计的电压）电源，就形成了一个星形负载，根据焦耳一楞次定律：Q=0.24IRT电能转化为热能星形负载不断放出热量，形成一条连续的、发热均匀的电伴热带。根据实际情况需要，电伴热带的三相（单相）可以各自分开（分体式），也可以整合为一体。这样伴热带使用长度不能太短，一般使用500-2500米左右。

四、耐高温电伴热（如下图）

    耐高温电伴热带又称玻璃纤维高温电热带：高温电伴热带由玻璃纤维或其它耐高温材料制成，耐温300℃以内，长度1-50米不等（由于其不可随意剪切，需找专业厂家设计）。

五、硅橡胶电伴热（如下图）

    硅橡胶电伴热带：硅橡胶电伴热可用于潮湿的、无爆炸性气体场所工业设备或实验室管箱，罐体和槽池，油桶（箱）的加热、伴热和保温，伴热带长度1-15米（由于其不可随意剪切，需找专业厂家设计）

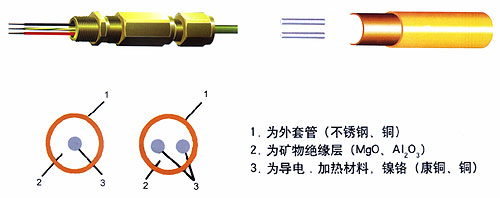

六、MI加热电缆（如下图）

    MI加热电缆：电伴热电缆是金属线芯（发热体）、线芯周围紧密的环绕着矿物质氧化镁（绝缘层）及经过多次拉制过的金属管（通常是铜、钢或是不锈钢等）构成，连续工作温度可达250-590℃，短期工作温度可至1083℃，使长度18-680米（由于其不可随意剪切，需找专业厂家设计）。
