智能温控伴热电缆原理及结构

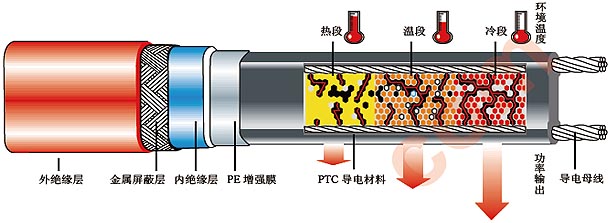

一、智能温控电伴热带（伴热电缆）自控原理及结构
热段：电流通过最少，输出功率最低
温段：电流通过较少，输出功率降低
冷段：电流通过多，输出功率高

1、智能温控伴热电缆由导电塑料和两根平行母线外加绝缘层构成，由于这种平行并联结构，所有伴热电缆均可以在现场（一定范围内）任意剪断，任意连接，不得超过规定最大使用长度。（如设计到超长管道的安装方便，可采用公司生产的加长型温控伴热电缆）
2、的导电塑料加导电碳粒构成，当给供电母线通电时，碳粒就在两条供电母线之间形成电路。
3、在每根伴热电缆内，母线之间的电路数随温度的影响而变化，当伴热电缆周围的温度变冷时，导电塑料产生微分子的收缩而使碳粒连接形成电路，电流流经这些电路，使伴热电缆发热。
4、当温度升高时，导电塑料产生微分子的膨胀，碳粒渐渐分开，引起电路中断，电阻上升，伴热电缆自动减少功率输出。
5、当周围温度变冷时，塑料又回复到微分子收缩状态，碳粒相应连接起来形成电路，伴热电缆发热功率又自动上升。
6、由于自调控伴热电缆的温度是自动调节的，故具有其它伴热电缆所没有的优点，它不会引起温度过高而损伤电缆本身。安装时允许多次交叉重叠而无高温过热点及烧毁之虑。
二、智能温控电伴热带曲线图

智能温控伴热电缆随温度变化的情况：温度上升时，电阻增加，功率（电流）减小；温度下降时，电阻减小，功率（电流）增大。
