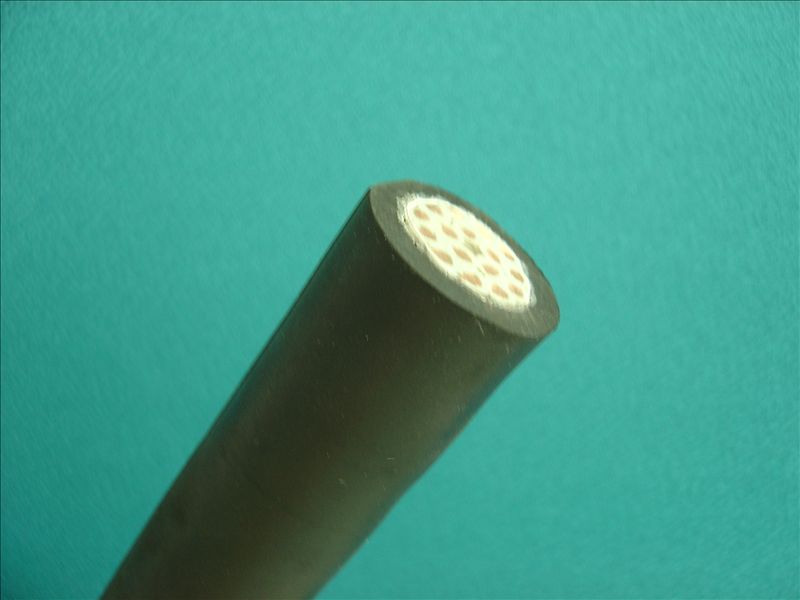

吊机电缆
产品概述:吊机电缆适用于交流额定电压300/500V及以下,是连接各种频繁移动式电气设备的铜芯橡皮绝缘橡皮护套软电缆,尤其适用于电动葫芦、行车和各种探伤设备。
吊机电缆,天车控制软电缆可用于电梯、起重设备、升降平衡、仓库系统、港口安装。其特点强度高更加耐用承载更大拉力,防止垂直扭曲。软性,安装方便是解决起重机经常拉动,电缆易断实用型电缆是理想的进口替代产品。
吊机电缆型号名称
型号 产品名称 芯数 标称截面
mm2
导体长期允许
工作温度 ℃
YR 天然丁苯(或丁腈)绝缘及护套多芯移动型软电缆 1~20 1.0,4 65
YRP 天然丁苯(或丁腈)绝缘及护套金属屏蔽多芯移动型软电缆 1~20 1.0,4 65
YRF 天然丁苯绝缘氯丁护套多芯移动型软电缆 1~20 1.0,4 65
YRFP 天然丁苯绝缘氯丁护套金属屏蔽多芯移动型软电缆 1~20 1.0,4 65
技术参数:
1、成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2、20℃时绝缘电阻不小于50MΩ/KM。
3、成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
三、产品特点:
采用新型耐油柔性专用外护套,可在-15℃低温下仍然操持柔软,阻燃。
电缆结构:
导体:多股精绞无氧铜丝,符合VDE0295CLASS 5标准
绝缘:颜色表示,符合2271IEC(棕、蓝、黑、黄绿),黑色数字白色号码编号,符合EN50214标准(如含黄绿接地线请说明)
护套:耐油、阻燃、弹性PVC专用护套或灰色(RAL7001)、黑色(RAL9005)。
在室外使用时必须事先说明。
如起重机的使用情况如下时:
1、起重电缆是一字型排列时:
(1)自由使用长度大于35米;
(2)运行速度大于1.6米/秒;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝或纤维绳如芳纶纱等
2、起重电缆是梅花型绞合排列时:
(1)自由悬挂长度大于80米;
(2)运行速度为4.0米/秒至10.0米/秒;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳。
吊机电缆规格及结构参数
线芯*标称截面(mm2) 导体结构(根数*直径)
mm
电缆最大外径(mm)
YVFB
2*1.5 48*0.20 11.4*7.5
2*2.5 51*0.25 14.0×9.0
2*4 82*0.25 15.8×9.5
2*6 123*0.25 18.2×10.8
2*10 204*0.25 21.5×12.5
2*16 323*0.25 24.2×13.9
2*25 513*0.25 28.5×16.2
2*35 722*0.25 31.8×18.1
2*50 1026*0.25 36.6×20.5
2*70 1406*0.25 41.6×23.3
2*95 486*0.50 47.3×26.3
2*120 608*0.50 50.8×28.1
2*150 760*0.50 56.3×31.2
3*1.5 48*0.20 15.8*7.5
3*2.5 51*0.25 18.8×9.0
3*4 82*0.25 21.6×9.5
3*6 123*0.25 25.8×11.3
3*10 204*0.25 32.1×13.2
3*16 323*0.25 34.2×14.9
3*25 513*0.25 42.3×18.2
3*35 722*0.25 46.2×19.1
3*50 1026*0.25 55.8×22.0
3*70 1406*0.25 66.8×26.8
3*95 486*0.50 70.2×28.0
3*120 608*0.50 85.5×36.0
3*150 760*0.50 95.0×35.1
4*1.5 48*0.20 20.5*7.5
4*2.5 945*0.50 25.8×9.0
4*4 82*0.25 29.4×9.5
4*6 123*0.25 34.1×11.8
4*10 204*0.25 40.4×12.9
4*16 323*0.25 45.9×15.6
4*25 513*0.25 54.1×18.1
4*35 722*0.25 58.6×20.2
4*50 1026*0.25 83.0×26.5
3×4+2.5 82*0.25/51*0.25 30.6×10.7
3×6+4 123*0.25/82*0.25 31.0×12.8
3×10+6 204*0.25/123*0.25 35.0×12.9
3×16+6 323*0.25/123*0.25 41.3×15.6
3×25+10 513*0.25/204*0.25 49.1×18.1
3×35+10 722*0.25/204*0.25 64.2×20.2
3×50+16 1026*0.25/323*0.25 80.2×23.4
3×70+25 1406*0.25/513*0.25 85.3×27.2
3×95+35 486*0.50/722*0.25 97.6×29.7
3×120+35 608*0.50/722*0.25 107.1×31.9
5*1.5 48*0.20 25.5*7.5
5*2.5 51*0.25 32.0*9.0
5*4 82*0.5 37.5*10
6*1.5 48*0.20 31*7.5
6*2.5 51*0.25 40.9*9.0
6*4 82*0.5 42.0*10
7*1.5 48*0.20 32.0*7.0
7*2.5 51*0.25 41.0*9.0
7*4 82*0.25 44.0*10.0
8*1.5 48*0.20 38.5*7.8
8*2.5 51*0.25 48.0*8.0
8*4 82*0.25 51.0*10.6
10*1.5 48*0.20 44.5*7.8
10*2.5 51*0.25 59.0*9.0
10*4 82*0.25 65.2*11.0
12*1.5 48*0.20 59.5*8.5
12*2.5 51*0.25 70.0*8.5
12*4 82*0.25 80.2*11.0
