矿物绝缘耐火电缆350~1500℃

[当前栏目:矿物绝缘电缆]      [发布日期:2014-08-01]
矿物绝缘耐火电缆350~1500℃
矿物绝缘耐火电缆 > GNJ500-0300耐高温电线
产品用途:电绝缘性能好,耐电晕、耐热性好,在200~400℃范围具有良好的力学性能,且腐蚀性好。不吸水、不燃,对火焰有自熄性。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中,需要防火性能的各种电气装置中所需用的电线电缆。
执行标准:Q/YZRC039-2009
产品型号:GNJ500-0300
产品特性:
1、额定电压:300/500V
2、工作温度:300℃(短时可达400℃)
3、导 体:绞合纯镍线
4、绝 缘:耐火绝缘带+玻璃纤维编织+氟金云母带
5、颜 色:红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等

规格结构及技术参数:
标称截面
(mm2)
电压等级
(V)
导体结构
根数/线径(mm)
绝缘厚度
(mm)
电线外径
(mm)
20 ℃时导体
直流电阻(Ω/km)
包装长度
(m)
0.5 300 7/0.30 0.15 1.6±0.2 195 200
500 0.25 1.8±0.2
0.75 300 11/0.30 0.15 1.9±0.2 130 200
500 0.25 2.2±0.2
1 300 14/0.30 0.15 2.0±0.2 100 200
500 0.25 2.3±0.2
1.5 300 30/0.25 0.15 2.3±0.2 66 100
500 0.25 2.6±0.2
2.5 300 50/0.25 0.15 2.8±0.2 40 100
500 0.25 3.0±0.2
4 300 56/0.30 0.15 3.5±0.3 25 100
500 0.25 3.7±0.3
6 300 84/0.30 0.15 4.4±0.3 16.5 100
500 0.25 4.6±0.3
10 300 133/0.32 0.15 5.5±0.3 9.5 100
500 0.25 5.8±0.3
备注:根据供需双方协议,可以生产其他规格的产品。

矿物绝缘耐火电缆 > GN500-0350耐火线350℃
产品用途:固定敷设, 外加火焰燃烧,无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中,需要防火性能的各种电气装置中所需用的电线电缆。
执行标准:QYZRC039-2009
产品型号:GN500-0350
产品特性:
1、额定电压:300/500V
2、工作温度:-60~+350℃
3、导 体:绞合裸铜线
4、绝 缘:玻璃纤维编织+氟金云母带
5、颜 色:红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等。

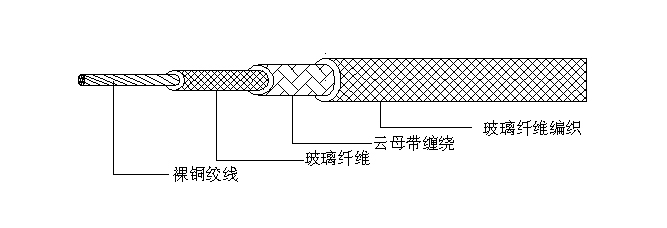

产品结构
耐火电缆规格结构及技术参数:
标称截面
(mm2)
导体结构
根数/线径(mm)
绝缘厚度
(mm)
外径控制
( mm )
20 ℃时导体直流电阻
( Ω /km )
包装长度
(m)
0.5 7 × 0.30 0.5 2.3 ± 0.3 39 200
0.75 11 × 0.30 0.5 2.5 ± 0.3 26 200
1 14 × 0.30 0.5 2.6 ± 0.3 19.5 200
1.5 21 × 0.30 0.5 2.9 ± 0.3 13.3 100
2 28 × 0.30 0.6 3.3 ± 0.5 10.0 100
2.5 35 × 0.30 0.6 3.6 ± 0.5 7.98 100
4 56 × 0.30 0.8 4.7 ± 0.5 4.95 100
6 84 × 0.30 0.8 5.5 ± 0.5 3.30 100
10 84 × 0.40 0.8 6.6 ± 0.5 1.91 100
16 228 × 0.30 0.8 7.8 ± 0.5 1.21 100
126 × 0.40 0.8 7.8 ± 0.5 1.21 100
25 196 × 0.40 0.8 9.5 ± 0.5 0.78 100
361 × 0.30 0.8 9.5 ± 0.5 0.78 100
35 494 × 0.30 1.0 11.2 ± 1.0 0.554 100
50 396 × 0.40 1.2 13.2 ± 1.0 0.386 100
703 × 0.30 1.2 13.2 ± 1.0 0.386 100
70 551 × 0.40 1.2 15.4 ± 1.0 0.272 100
988 × 0.30 1.2 15.4 ± 1.0 0.272 100
95 760 × 0.40 1.2 17.4 ± 1.0 0.206 100
120 608 × 0.50 1.2 19.6 ± 1.0 0.161 100
备注:根据供需双方协议,可以生产其他规格的产品。

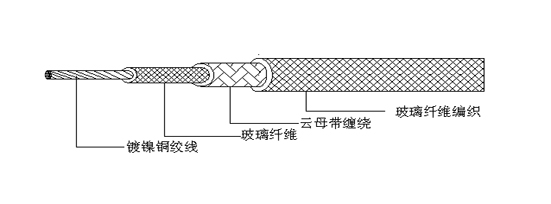

矿物绝缘耐火电缆 > GN500-0450耐火线450℃
产品用途:固定敷设, 外加火焰燃烧,无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中,需要防火性能的各种电气装置中所需用的电线电缆。
执行标准:Q/YZRC039-2009
产品型号:GN500-0450
产品特性:
1、额定电压:300/500V
2、工作温度:-60~+450℃
3、导 体:绞合镀镍铜线
4、绝 缘:玻璃纤维编织+氟金云母带
5、颜 色:红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等


耐火电缆规格结构及技术参数:
标称截面
(mm2)
导体结构
根数/线径(mm)
绝缘厚度
(mm)
外径控制
(mm)
20 ℃时导体直流电阻
(Ω/km)
包装长度
(m)
0.5 7 × 0.30 0.5 2.3 ± 0.3 40.8 200
0.75 11 × 0.30 0.5 2.5 ± 0.3 24.3 200
1 14 × 0.30 0.5 2.6 ± 0.3 20.0 200
1.5 21 × 0.30 0.5 2.9 ± 0.3 12.6 100
2 28 × 0.30 0.6 3.3 ± 0.5 9.84 100
2.5 35 × 0.30 0.6 3.6 ± 0.5 7.37 100
4 56 × 0.30 0.8 4.7 ± 0.5 4.83 100
6 84 × 0.30 0.8 5.5 ± 0.5 3.26 100
10 84 × 0.40 0.8 6.6 ± 0.5 1.80 100
16 228 × 0.30 0.8 7.8 ± 0.5 1.31 100
126 × 0.40 0.8 7.8 ± 0.5 1.31 100
25 196 × 0.40 0.8 9.5 ± 0.5 0.758 100
361 × 0.30 0.8 9.5 ± 0.5 0.758 100
35 494 × 0.30 1.0 11.2 ± 1.0 0.548 100
50 396 × 0.40 1.2 13.2 ± 1.0 0.384 100
703 × 0.30 1.2 13.2 ± 1.0 0.384 100
70 551 × 0.40 1.2 15.4 ± 1.0 0.289 100
988 × 0.30 1.2 15.4 ± 1.0 0.289 100
95 760 × 0.40 1.2 17.4 ± 1.0 0.205 100
备注:根据供需双方协议,可以生产其他规格的产品。

矿物绝缘耐火电缆 > GN500-1000耐火线1000℃
产品用途:固定敷设, 外加火焰燃烧,无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中,需要防火性能的各种电气装置中所需用的电线电缆。
执行标准:Q/YZRC039-2009。
产品型号:GN500-1000。
产品特性:1、额定电压:300/500V;2、工作温度:1000℃;3、导 体:绞合纯镍线;4、绝 缘:耐高温纱+玻璃纤维编织+氟金云母带;5、颜 色:红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等。电缆结构
耐火电缆规格结构及技术参数:
标称截面
(mm2)
导体结构
根数/线径(mm)
平均外径
(mm)
包装长度
(m)
0.5 7 × 0.30 3.6±0.5 200
0.75 11 × 0.30 3.8±0.5 200
1 14 × 0.30 4.1±0.5 200
1.5 21 × 0.30 4.5±0.5 100
2 28 × 0.30 4.8±0.5 100
2.5 35 × 0.30 5.1±0.5 100
4 56 × 0.30 5.6±0.5 100
6 84 × 0.30 6.5±0.5 100
10 140 × 0.30 7.6±0.5 100
16 228 × 0.30 9.0±0.5 100
25 361 × 0.30 10.5±0.5 100
35 494 × 0.30 12.5±1.0 100
50 703 × 0.30 13.2±1.0 100
70 988 × 0.30 15.6±1.0 100
95 760 × 0.40 17.6±1.0 100
备注:根据供需双方协议,可以生产其他规格的产品。

矿物绝缘耐火电缆 > GN500-1500耐火线1500℃
产品用途:固定敷设, 外加火焰燃烧,无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中,需要防火性能的各种电气装置中所需用的电线电缆。
执行标准:Q/YZRC039-2009。
产品型号:GN500-1500。
产品特性:1、额定电压:300/500V;2、工作温度:1500℃;3、导 体:绞合纯镍线;4、绝 缘:耐高温纱+玻璃纤维编织+氟金云母带;5、颜 色:红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等。
 电缆结构
耐火电缆规格结构及技术参数:
标称截面
(mm2)
导体结构
根数/线径(mm)
绝缘厚度
(mm)
包装长度
(m)
0.5 7 × 0.30 3.6±0.5 200
0.75 11 × 0.30 3.8±0.5 200
1 14 × 0.30 4.1±0.5 200
1.5 21 × 0.30 4.5±0.5 100
2 28 × 0.30 4.8±0.5 100
2.5 35 × 0.30 5.1±0.5 100
4 56 × 0.30 5.6±0.5 100
6 84 × 0.30 6.5±0.5 100
10 140 × 0.30 7.6±0.5 100
16 228 × 0.30 9.0±0.5 100
25 361 × 0.30 10.5±0.5 100
35 494 × 0.30 12.5±1.0 100
50 703 × 0.30 13.2±1.0 100
70 988 × 0.30 15.6±1.0 100
95 760 × 0.40 17.6±1.0 100
备注:根据供需双方协议,可以生产其他规格的产品。
