SHD-CGC移动矿用电缆8kV

[当前栏目:耐候阻燃矿用电缆]      [发布日期:2014-07-03]
Type SHD-CGC三芯圆形移动电力电缆2kV
应用
该重型电缆适用于长臂采煤机、连续采煤机,装载机、钻、传送机、泵和其他需要接地线、接地检测线和金属屏蔽层的移动设备。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

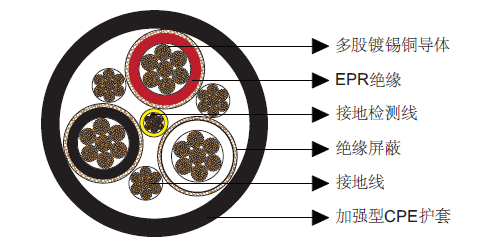

结构
  Type SHD-CGC三芯圆形移动电力电缆2kV

导体:
多股镀锡退火铜导体。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽:
镀锡铜/织物编织。
接地检测线:
镀锡铜导体和黄色绝缘,位于电缆中心。
接地线:
镀锡铜导体。
护套:
黑色加强型特重型氯化聚乙烯(CPE)。

可选项

其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
中间有加强纤维的双层护套可根据要求定制。

机械和热性能

最小弯曲半径:6×OD
导体最高工作温度:+90℃

尺寸和重量

结构
股数
接地线规格
接地检测线规格
标称绝缘厚度
标称护套厚度
标称外径
标称重量
电流
芯数×AWG/
kcmil

AWG/
kcmil
AWG/
kcmil
inch
mm
inch
mm
inch
mm
lbs/kft
kg/km
A
3×2/0
342
5
16
0.08
2.0
0.205
5.2
2.09
53.1
3400
5059
243
3×3/0
418
4
16
0.08
2.0
0.205
5.2
2.21
56.1
3934
5853
279
3×4/0
532
3
16
0.08
2.0
0.220
5.6
2.36
59.9
4860
7231
321
3×350
888
1
16
0.95
2.4
0.250
6.3
2.81
71.4
7400
11010
435

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
