QYYEQNY钢带铠装圆形潜油泵电力电缆

[当前栏目:耐油/防腐电缆]      [发布日期:2014-05-08]

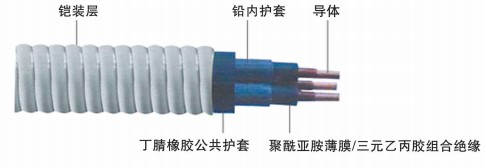

产品型号:聚酰亚胺-F46复合薄膜/三元乙丙橡胶组合绝缘、铅内护套、纤维带绕包、丁腈橡胶公共护套、镀锌(不锈钢、蒙乃尔)钢带铠装圆形潜油泵电力电缆
生产范围:电压:3KV 4KV 5KV 6KV 温度: 导体长期工作温度150℃(302℉)
执行标准:GB/T16750-2008, APIRP 11S6-2008
应用范围:本产品适用于额定电压小于3KV或小于6KV的潜油电泵机组配套供电。
交货要求:可以最短1000米交货或成盘交货,成卷交货使用全钢瓦楞盘包装。
储运须知:电缆不允许磕碰、打扭,电缆两端须防潮。

    芯数 标称截面
  mm2
导体根数/单数 标称直径
mm
  导体直流电阻20℃是不大
于≤Ω/km
  绝缘标称厚度mm  护套标称厚度
  mm
外形尺寸及重量(扁电缆
3kV 6kV
Tinned 3kV 6kV 3kV  6kV   mm×mm   kg/km   mm×mm   kg/km
  3  16 1/4.62  1.15   0.8   1.0   1.0   2.0  32  2310  34 2491
  3  20 1/5.19  0.84   0.8   1.0   1.0   2.0  34  2678  36 3002
  3  33.5 1/6.54  0.54   0.8   1.0   1.0   2.0  36  3055  38 3310
  3  42.5 1/7.35  0.43   0.8   1.0   1.0   2.0  38  3560  40 3766

标称截面 导体标称直径mm 1.9mm
绝缘电阻MΩ·km
1.9mm
泄漏电流
μA/km/kV 15.6℃
2.3mm
绝缘电阻MΩ·km
2.3mm
泄漏电流μA/km/kV
直流耐压5分钟
mm2 AWG 3kV 6kV
16 5 4.62 5112 0.240 5978 0.200 27kV 35kV
20   4 5.19 4660 0.270 5431 0.230 27kV 35kV
33.5 2 6.54 3905 0.344 4516 0.284 27kV 35kV
42.5 1 7.35 2585 0.387 4129 0.319 27kV 35kV
