AFHBRP,ABHBRP电缆,耐高温防火电缆

[当前栏目:耐高温电线电缆]      [发布日期:2014-08-14]
AFHBRP-20*1.5耐高温防火电缆
产品名称:耐高温防火电缆
产品型号:AFHBRP,ABHBRP
AFHBRP,ABHBRP耐高温电缆适用于发电、冶金等高温、防火、防腐等恶劣环境下移动电器设备连接用。
使用特性:
1、长期使用工作温度:200℃;短期使用1000℃,90分钟
2、额定电压Uo/U:450/750V、600/1000V
3、最低环境温度:固定敷设-60℃,非固定敷设-20℃
4、最小弯曲半径:非铠装电缆不小于电缆外径的的10倍,铠装电缆不小于电缆外径的12倍。
5,使用标准:QB/WB 2002-6
用途:
AFHBRP,ABHBRP防火耐高温电缆适用于交流额定电压0.6/1kV及以下,高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
该产品重要的特征是:能在1000℃下使用90分钟,维持在火灾状况下给消防、救生设备和保安系统供应电能,以减少人员伤亡和降低救援难度。
耐高温防火电缆型号及名称
序号
名称
敷设方式
敷设方式
1
AFHBRP
耐高温防火电缆
用于各种移动电器设备
2
ABHBRP
耐高温屏蔽防火软电缆
规格:
型号
额定电压(U0/U)(KV)
芯数
标称截面(mm²)
ABHBR
ABHBRP
0.6/1
3、3+1
1.5-150

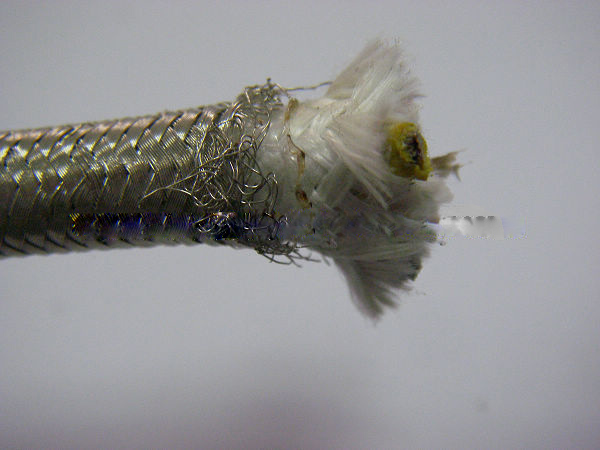

结构示意图

1、导体铜芯或镍芯
2、聚四氟绕包,玻纤编织或F46注塑或云母带绝缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套

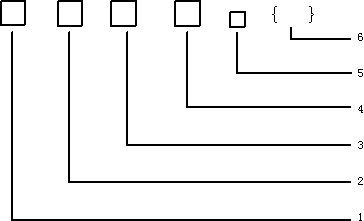

型号说明
1、系列代号
2、绝缘材料
3、屏蔽材料
4、护套材料
5、铠装材料
6、导体种类

主要技术指标:
性能项目
单位
技术指标
试验电压
kV
3.5/5min
绝缘电阻
MΩ/km
500
耐火特性
-
GB12666.6 A类或B类
阻燃特性
-
GB12666.5 A类或B类

项 目
代号
含义说明
系列代号
NH
防火电缆
绝缘材料
F
防火绝缘材料
屏蔽材料
/
P1
无屏蔽可省略
镀锡铜丝编织屏蔽
护套材料
F
聚全氟乙丙烯
铠装材料
2232
钢带铠装
细钢丝铠装
导体种类
A
B
单股导体
绞合导体
耐高温电缆型号对照表:
序号 ABHBRP AFHBRP
1 铜芯或镍芯
2 聚四氟绕包玻纤编织 氟塑料绝缘或云母带着绝缘
3 玻纤 玻纤
4 高温玻纤布
5 云母带
6 玻纤布绕包
7 外屏蔽护套

电缆结构参数:
序号
芯数×标称截面
芯数(根/直径)
(mm)
电缆最大外径
(mm)
计算重量(dg/dm)
ABHBR
ABHBRP
ABHBR
ABHBRP
1
3×1.5
32/0.25
10.2
10.9
135.2
167
2
3×2.5
49/0.25
11.1
11.9
169.6
205
3
3×4
56/0.30
13.4
14.0
267.0
301.5
4
3×6
84/0.30
15.6
16.4
357.2
424.5
5
3×10
84/0.40
18.7
19.6
541.4
624.4
6
3×16
126/0.40
22.5
23.4
812.0
908.8
7
3×25
196/0.40
27.5
28.7
1220
1405
8
3×35
276/0.40
32.1
33.9
1635
1851
9
3×2.5+1×1.5
49/0.25
12.2
12.9
2118.8
251
10
3×4+1×1.5
56/0.30
14.0
14.9
301.0
345.4
11
3×6+1×2.5
84/0.30
16.4
17.6
411.2
483
12
3×10+1×4
84/0.40
19.7
20.5
634.5
719.6
13
3×16+1×10
126/0.40
24.3
25.6
994
1154
14
3×25+1×16
196/0.40
29.2
30.5
1473
1667
15
3×32+1×16
276/0.40
35.1
36.4
1952
2150
