常规以及特种电线电缆定制,国标质量保证,价格合理
电线电缆价格咨询电话:0550-7778262  15385509815

YGCB,YGCB-HF46R,YGGB,YGZB,YGZB,YGVFZB,YGVFCB,YFGCB硅橡胶扁平电缆

[当前栏目:硅橡胶柔性扁电缆]      [发布日期:2017-01-17]


产品名称: YGCB,YGCB-HF46R,YGGB,YGZB,YGZB,YGVFZB,YGVFCB,YFGCB硅橡胶扁平电缆
产品型号: YGCB,YGCB-HF46R,YGGB,YGZB,YGZB,YGVFZB,YGVFCB,YFGCB
产品价格: 电议 特价:电议

YGCB,YGCB-HF46R,YGGB,YGZB,YGZB,YGVFZB,YGVFCB,YFGCB硅橡胶扁平软电缆
一、硅橡胶扁平电缆产品概述:
      硅橡胶扁电缆采用硅橡胶作绝缘或护套材料,由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性,因此该电缆高温环境下电气性能稳定,抗老化性能好,使用寿命长,适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
二、硅橡胶扁平电缆产品特点:
     硅橡胶扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。
    硅橡胶扁电缆绝缘和护套等采用硅橡胶材料。来提高电缆柔软特性及防腐耐寒等性能。可按顾客需要,在线芯两侧增加钢丝绳或其他承力元件。
    硅橡胶扁平电缆主要用于发电、冶金、化工、港口、及矿山等恶劣环境作为移动电器设备之间的电器连接。
    硅橡胶扁平电缆产品执行标准:    Q/HX18
    额定电压:0.6/1kV
    工作温度:-60~+180℃

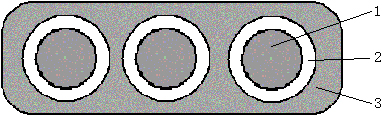

三、结构示意图:

YGCB

YGCB
  1、多股镀锡软铜丝或软铜丝导体
  2、丁腈聚氯乙烯绝缘


3、硅橡胶护套
YGCB-YVFR


  1、多股镀锡软铜丝或软铜丝导体
  2、丁腈聚氯乙烯绝缘


3、硅橡胶护套
YGCB-HF46R

YGCB-HF46R
  1、多股镀锡软铜丝或软铜丝导体
  2、F46绝缘
  3、硅橡胶护套


注:
    具体规格可根据客户需要生产,若长距离悬空或其他原因承受较大的拉力,可在其间加入加强钢丝,在电缆型号后加入-nT(n表示钢丝的根数,根据电缆的宽度决定)。  四、硅橡胶扁电缆规格型号:
       YGCB   YGGB  YGZB
    表1

型号
额定电压(U0/U)(V)
芯数
标称截面(mm²)
YGZB、YGVFZB
450/750
2、3、4、5、7、
0.75-2.5
YGCB、YGVFCB、YFGCB
600/1000
2、3、4、5
4-240

表2

型号
额定电压
名称
YGZB
450/750
中型硅橡胶绝缘高温、防腐、耐油扁平电缆
YGVFZB
450/750
中型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆
YGCB
600/1000
重型硅橡胶绝缘高温、防腐、耐油扁平电缆
YGVFCB
600/1000
重型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆
YFGCB
600/1000
重型氟塑料绝缘硅橡胶绝缘高温、防腐、耐油扁平电缆
型号
额定电压
名称
YGZB
450/750
中型硅橡胶绝缘高温、防腐、耐油扁平电缆
YGVFZB
450/750
中型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆
YGCB
600/1000
重型硅橡胶绝缘和护套镀锡铜丝屏蔽高温、防腐、耐油扁平电缆
YGVFCB
600/1000
重型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆
YFGCB
600/1000
重型氟塑料绝缘硅橡胶绝缘高温、防腐、耐油扁平电缆
YGGB
450/750
硅橡胶绝缘和护套镀锡铜丝扁平软电缆
YGCBP
450/750
硅橡胶绝缘和护套镀锡铜丝编织分相屏扁平软电缆
YGCB-VFR
450/750
丁腈绝缘硅橡胶护套扁平软电缆
YGCB-VFRP
450/750
丁腈绝缘硅橡胶护套镀锡铜丝编织分相屏扁平软电缆
YGCB-HF46R
450/750
F46绝缘硅橡胶护套扁平软电缆
YGCB-HF46RP
450/750
F46绝缘硅橡胶镀锡铜丝编织分相屏蔽扁平软电缆



型号
额定电压(U0/U)(V)
芯数
标称截面(mm²)
YGZB、YGVFZB
450/750
2、3、4、5、7、
0.75-2.5
YGCB、YGVFCB、YFGCB
600/1000
2、3、4、5
4-240
YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP
450/750
2-28
0.75-150

五、硅橡胶扁电缆技术数据:
       电缆结构参数:

序号
芯数×标称截面(mm²)
根数/直径(mm)
电缆最大外径(mm)
计算重量(kg/Km)
YGZB
YGVFCB
YGCB
YGVFCB
YGCB
YGZB
YGVFCB
YGCB
YGVFCB
YGCB
1
2×0.75
24/0.20
4.7×7.1
-
-
59
-
-
2
2×1.0
32/0.20
4.9×7.5
-
-
70
-
-
3
2×1.5
30/0.25
5.4×8.3
-
-
89
-
-
4
2×2.5
49/0.25
6.3×9.9
-
-
126
-
-
5
3×0.75
24/0.20
4.7×9.4
-
-
74
-
-
6
3×1.0
32/0.20
4.9×10.0
-
-
89
-
-
7
3×1.5
30/0.25
5.6×11.5
-
-
120
-
-
8
3×2.5
49/0.25
6.5×13.8
-
-
171
-
-
9
4×0.75
24/0.20
4.7×11.8
-
-
91
-
-
10
4×1.0
32/0.20
4.9×12.6
-
-
110
-
-
11
4×1.5
30/0.25
5.6×14.5
-
-
149
-
-
12
4×2.5
49/0.25
6.5×17.4
-
-
219
-
-
13
5×0.75
24/0.20
4.9×14.3
-
-
113
-
-
14
5×1.0
32/0.20
5.1×14.3
-
-
138
-
-
15
5×1.5
30/0.25
6.0×17.9
-
-
191
-
-
16
5×2.5
49/0.25
6.7×12.3
-
-
269
-
-
17
7×0.75
24/0.20
4.9×19.0
-
-
143
-
-
18
7×1.0
32/0.20
5.3×21.4
-
-
177
-
-
19
7×1.5
30/0.25
6.0×23.8
-
-
245
-
-
20
7×2.5
49/0.25
7.9×28.8
-
-
360
-
-
21
2×4
56/0.30
-
7.8×12.4
7.4×11.6
-
183
186
22
2×6
84/0.30
-
8.2×14.8
7.8×14.0
-
255
260
23
2×10
84/0.40
-
11.7×19.0
11.1×18.2
-
422
431
24
2×16
126/0.40
-
13.3×22.6
12.9×21.6
-
527
537
25
2×25
196/0.40
-
16.9×28.2
16.5×27.2
-
871
897
26
2×35
276/0.40
-
18.3×30.6
17.9×29.6
-
1153
1188
27
2×50
396/0.40
-
21.7×36.4
21.1×35.4
-
1599
1647
28
2×70
360/0.50
-
24.6×41.1
23.8×40.1
-
2183
2249
29
2×95
475/0.50
-
28.1×47.1
27.3×46.1
-
2859
2945
30
2×4
56/0.30
-
7.8×17.4
7.41×16.2
-
237
244
31
2×6
84/0.30
-
8.2×20.8
7.8×19.6
-
349
359
32
3×10
84/0.40
-
11.7×26.3
11.1×25.1
-
558
575
33
3×16
126/0.40
-
13.3×31.5
12.7×30.3
-
773
760
34
3×25
196/0.40
-
16.9×39.5
16.1×38.3
-
1173
1208
35
3×35
276/0.40
-
18.3×42.9
17.6×41.7
-
1565
1612
36
3×50
396/0.40
-
21.7×48.1
21.1×46.9
-
2184
2250
37
3×70
360/0.50
-
24.6×57.7
23.8×56.5
-
2996
3086
38
3×95
475/0.50
-
28.1×66.2
27.3×65.0
-
3929
4047
39
3×4
56/0.30
-
8.2×22.0
7.4×20.4
-
314
324
40
3×6
84/0.30
-
9.6×26.4
8.8×24.8
-
440
453
41
4×10
84/0.40
-
11.7×34.8
11.1×33.2
-
734
756
42
4×16
126/0.40
-
14.3×41.2
13.7×39.6
-
1045
1076
43
4×25
196/0.40
-
17.3×51.2
16.5×49.6
-
1542
1588
44
4×35
276/0.40
-
18.7×58.3
17.9×56.7
-
2059
2121
45
4×50
396/0.40
-
22.5×66.4
21.7×64.8
-
2891
2978
46
4×4
56/0.30
-
8.2×26.6
7.4×24.6
-
381
392
47
4×6
84/0.30
-
10.0×32.4
8.2×30.4
-
556
573
48
5×10
84/0.40
-
12.5×41.7
11.8×39.7
-
923
951
49
5×16
126/0.40
-
14.9×50.5
14.1×48.5
-
1307
1346
50
5×25
196/0.40
-
17.3×63.5
16.5×61.5
-
1987
2046





公司其它电缆产品:
按材质分类有:硅橡胶电缆耐高温硅橡胶电缆硅橡胶柔性电缆行车用硅橡胶电缆,钢包车用硅橡胶电缆,移动硅橡胶电缆,橡套电缆氟塑料电缆,丁腈电缆。
典型型号:见电线电缆型号。来电即可咨询当前实时电缆价格。欢迎广大客户选购。



文章标签:YGCB   YGCB-HF46R   YGZB   YGVFCB   YGGB   YFGCB   YGVFZB
