YFBGP多芯钢丝加强型铜丝屏蔽扁电缆-YFBPG 3*8*1

[当前栏目:移动用耐弯曲扁电缆]      [发布日期:2016-11-16]



YFBPG天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆

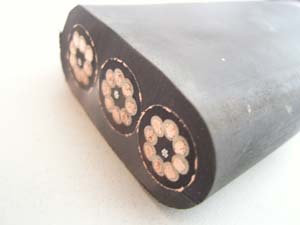

用途:橡套扁平软电缆(氯丁胶扁电缆)是专为特殊场合设计制造的,如起重机械、行车机械用电缆等,电缆弯曲时不打结,折叠整齐。以上图片为钢丝加强型YFBPG 3*8*1扁平屏蔽电缆,为特种型号规格电缆,如有定做的请提供样品。
一、 扁平电缆技术参数
    1、交流额定电压:Uo/U=450V/750V
        Uo任一主导体和地之间电压有效值
        U任二相导体之间有效值
    2、使用电压: 交流系统:<1.1额定电压
       直流系统:<1.5额定电压
    3、线芯长期工作温度:≤65℃
    4、产品标准: Q/001-91
二、其他橡套扁平电缆型号名称、用途
型号
名称
允许温升
适用范围
YBP-J
天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆
70°C
室内无油污场所
YFBPG
天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆
70°C
室外及有油污场所
YBP
天然丁苯绝缘和护套铜丝屏蔽扁电缆
70°C
室内无油污场所
YB
天然丁苯绝缘和护套扁平软电缆
70°C
室内无油污场所
YBFP
天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆
70°C
室外及有油污场所

电缆具有不延燃性
YBF
天然丁苯绝缘和氯丁护套扁平软电缆
70°C

型号
名称
主要用途
YB
移动扁形橡套电缆
作室内起重运输
机械电源线
YBF
非延燃性移动扁平形
橡套电缆
适用于户外接触油污场合具有耐气候性和非延燃性
YBZ
阻燃性扁形橡套电缆
同YBF具有阻燃性

型号
截面mm²
芯数
YB
1.5-2.5
3、4、5、7、8、10、12
YBF
4-6
3、4、5
YBZ
25-70
3、4
三、 扁平电缆产品截面示意图
四、 扁平电缆技术参数
规格
导体结构
电缆参考数据
20°C最小绝缘电阻M< size=1>Ω
外径上限(宽度×厚度)
近似重量
20°C最大直流电阻
芯数×截面积mm²
根数、直径mm
YB YBF YBZ
mm
YB YBF YBZ
Kg/Km
不镀锡
< size=1>Ω/KM
镀锡
< size=1>Ω/KM
YB YBF
YBZ
3×4
56/0.30
19.6×8.9
285
4.95
5.09
50
400
3×6
84/0.30
22.0×9.9
380
3.30
3.39
3×10
84/0.40
27.5×12.0
615
1.91
1.95
3×16
126/0.40
31.1×13.3
830
1.21
1.24
3×25
196/0.40
38.3×15.8
1230
0.78
0.795
3×35
276/0.40
42.8×17.6
1605
1.554
0.565
40
300
