扁接插式铠装热电阻WZPK-173/WZPK-374

[当前栏目:仪器仪表]      [发布日期:2016-11-14]

扁接插式铠装热电阻WZPK-173/WZPK-374

1、扁接插式铠装热电阻应用

    通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体,蒸汽和气体介质以及固体表面温度。 2、扁接插式铠装热电阻特点   热响应时间少,减小动态误差;
  直径小,长度不受限制;
  测量精度高;
  进口薄膜电阻元件,性能可靠稳定; 3、扁接插式铠装热电阻的工作原理   铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。 4、扁接插式铠装热电阻技术参数
  产品执行标准
  IEC751
  JB/T8623-1997
  JB/T8622-1997 5、扁接插式铠装热电阻偶丝直径材料
偶丝形式 单支式 双支式
套管直径 Φ3 Φ4 Φ5 Φ6 Φ8 Φ4  Φ5 Φ6 Φ8
套管材质 1Cr18Ni9Ti 1Cr18Ni9Ti
6、常温绝缘电阻    热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。 7、扁接插式铠装热电阻测温范围及温差
型 号 分 度 号 测温范围°C 精度等级 允 差
WZPK WZPK Pt100 Pt100 -200??-+500 -200??-+500 A级 ±(0.15+0.002 ltl)
B级 ±(0.30+0.005ltl)
8、热响应时间
套管直径 热响应时间
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15

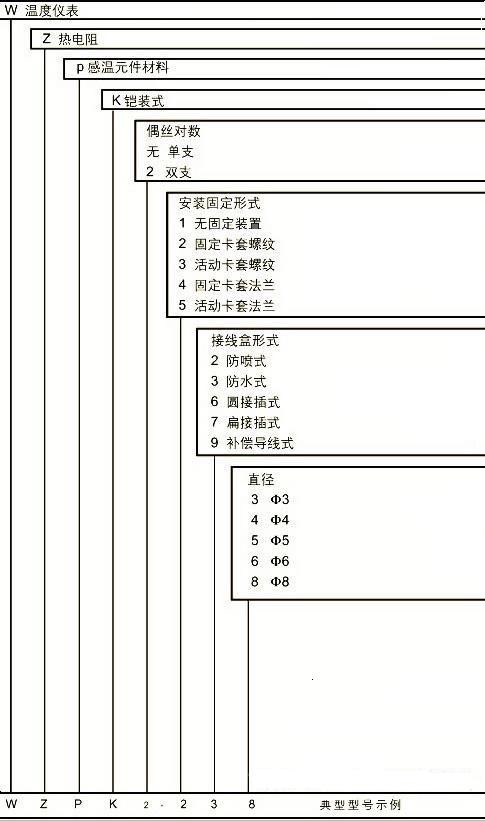

   9、铠装热电阻型号命名方法   10、扁接插式铠装热电阻选型一览表
产品型号 分度号 温度范围 ℃ 精度等级 安装固定装置
WZPK-173
Pt100
-200-+500
A级或B级
无固定装置
WZPK-174
WZPK-175
WZPK-176
WZPK-178
WZPK2-174
WZPK2-175
WZPK2-176
WZPK2-178
WZPK-273
固定卡套螺纹
WZPK-274
WZPK-275
WZPK-276
WZPK-278
WZPK2-274
WZPK2-275
WZPK2-276
WZPK2-278
WZPK-373
可动卡套螺纹
WZPK-374
WZPK-375
WZPK-376
WZPK-378
WZPK2-374
WZPK2-375
WZPK2-376
WZPK2-378
WZPK-473
固定卡套法兰
WZPK-474
WZPK-475
WZPK-476
WZPK-478
WZPK2-474
WZPK2-475
WZPK2-476
WZPK2-478
WZPK-573
可动卡套法兰
WZPK-574
WZPK-575
WZPK-576
WZPK-578
WZPK2-574
WZPK2-575
WZPK2-576
WZPK2-578
