带温度变送器防爆热电偶

[当前栏目:仪器仪表]      [发布日期:2016-11-16]

带温度变送器防爆热电偶

1、带温度变送器防爆热电偶应用

     通常和显示仪表、记录仪表、电子计算机等配套使用,输出4-20mA,直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。 2、带温度变送器防爆热电偶特点
二线制输出4-20mA,抗干扰能力强;
节省补偿导线及安装温度变送器费用;
安全可靠,使用寿命长;
冷端温度自动补偿,非线性校正电路; 3、带温度变送器防爆热电偶工作原理    防爆热电偶利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆。
   热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。 4、带温度变送器防爆热电偶 产品执行标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94 5、带温度变送器防爆热电偶测温范围及允差 1)热电阻测温范围及允差
型号 分度号 测温范围℃ 精度等级 允许偏差
WZPB Pt100 -200-+500 A级 B级 ±(0.15+0.002ItI) ±(0.30+0.005 ItI)
WZCB Cu50  Cu100 -50-+100   ±(0.30+0.005 ItI)
2)热电偶测温范围及允差
型号 分度号 允 差 等 级
I II
允 差 值 测温范围℃ 允 差 值 测温范围
WRNB  K ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WREB E ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-800 0.004 ItI 333-900
WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-750 0.004 ItI 333-750
WRCB T ±1.5℃ -40-125 ±1℃ -40-133
±0.004 ItI 125-350 0.0075 ItI 133-1000
6、输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100 7、输出方法: 二线制 8、精度等级:
     温度变送器精度等级:0.1 0.2  0.5
     显示器精度等级:模拟指示式2.5级;数字显示式0.5级. 9、供电电源:24V.DC±10℅ 10、防护等级:IP65 11、防爆等级:       隔爆型:dⅡBT4   dⅡCT5   dⅡCT6
      本质安全型:iaⅡCT6 12、绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50. 13、带温度变送器防爆热电偶热响应时间:     当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间; 14、基本误差:仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。 15、带温度变送器防爆热电偶工作环境:
安装场所等级 温 度 ℃ 相对湿度% 大气压力KPa
Cx1
-25-+55
 5-95
86-106
Cx2
 -25-+70
Cx3
-40-+80
16、支撑管长度确定:温度变送器的工作温度由支撑管所造成的壳体升温同环境之和,支撑管所造成的壳体升温见下图。     17、带温度变送器防爆热电偶取证一览表:
防 爆 级 别 防 爆 证 号 认 证 机 构
dⅡBT4
GYB97151
NEPSI
dⅡBT4
GYB97152
NEPSI
dⅡCT4
GYB97203
NEPSI
dⅡCT4
GYB97204
NEPSI
iaⅡCTT6
GYB99412
NEPSI
iaⅡCTT6
GYB99413
NEPSI

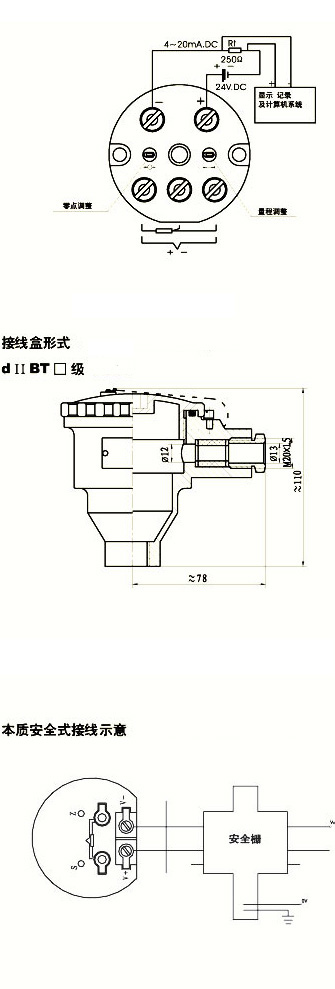

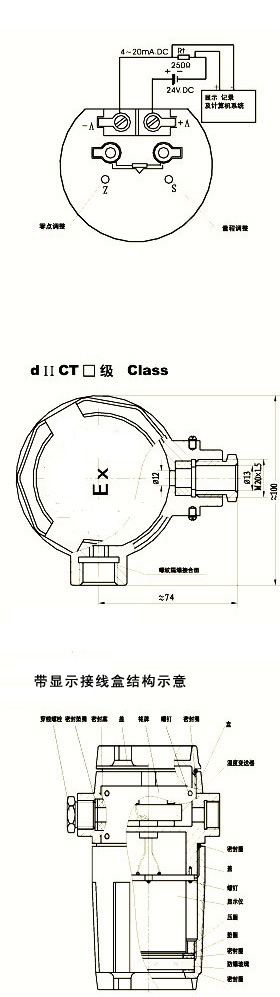

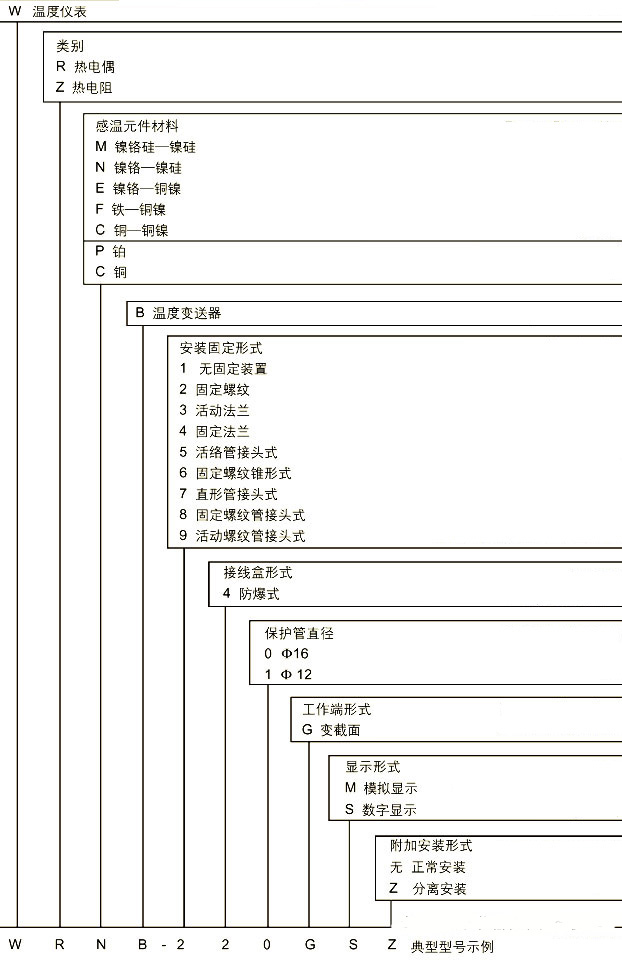

 注:NEPSI防爆认证系国家级仪器仪器仪表防爆安全监督检验站  18、仪表接线方式   19、带温度变送器防爆热电偶型号命名规则   20、带温度变送器防爆热电偶无固定装置选型表(其它传感器选型参见防爆热电偶)
型号 分度号 测温范围℃ 热响应时间 隔爆等级 规   格
d  L
WRMB-140 WRMB-140G K 0-800 <90S dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6 Φ16 300X150 350X200 400X250 450X300 500X350 550X400 650X500 900X750 1150X1000 1650X1500 2150X2000
<24S
WRNB-140 WRNB-140G N 0-800 <90S
<24S
WREB-140 WREB-140G E 0-600 <90S
<24S
WRCB-140 WRCB-140G T 0-350 <90S
<24S
WRFB-140 WRFB-140G J 0-55 <90S
<24S
WZPB-141 WZPB-141G Pt100 -200-500 <120S Φ12
<24S
WZCB-141 WZCB-141G Cu50 -50-100 <120S
<24S
  注:1)选型须知:型号、分度号、防爆等级、热电偶(阻)精度等级、温度变送器(显示器) 精度等级、安装固定形式、保护管材质、长度或插入深度;      2)热电偶I级、热电阻A级按协议订货;       3)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。
