发热电缆采暖集中控制系统

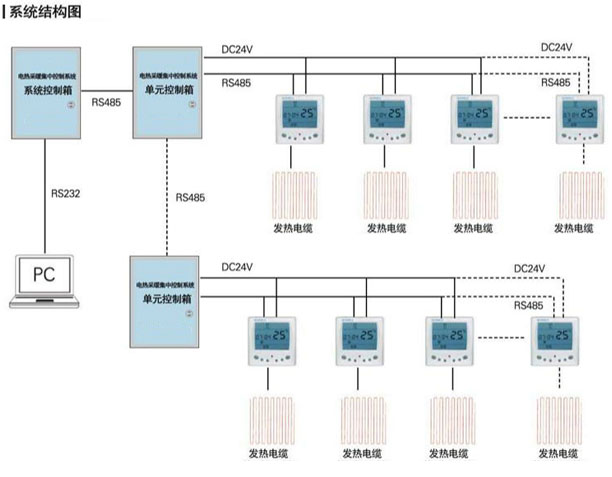

1、发热电缆采暖集中控制系统结构图

2、系统简介：
发热电缆采暖集中控制系统，是针对电热采暖的集中监测、控制、管理、计费等需求而开发的智能管理系统。采用成熟可靠的工业级485通讯协议，可有效管理电热采暖设备，最大限度为客户节约能源。

3、设备配置：

* 监控主机：显示图形化的操作界面，存储系统中的各项配置，历史记录等数据。最低配置：中央处理器奔腾4（或相同运算级别），内存512M，硬盘空余1G存储空间，显示器分辨率1024×768，操作系统为中文Windows2000或WindowsXP。

* 系统控制箱：实现监控主机通讯协议（RS232）到单元控制箱通讯协议（RS485）的转换。一台系统控制箱可驱动32个单元控制箱（最大可扩展64个单元控制箱）。

* 单无控制箱：为所带载的温控器提供DC24V工作电源，实现温控器到系统控制箱的数据通信。一台单元控制箱最大可驱动64个网格温控器。

* 网络温控器：控制用户的各类电加热设备。

* 系统软件：SR2000电热采暖集中控制系统软件，全部图形化操作，功能强大，操作简单。对温控器的设置，查询等控制都可以通过上位机软件系统操作来完成。
