温度巡检仪WT-700

[当前栏目:仪器仪表]      [发布日期:2016-11-15]

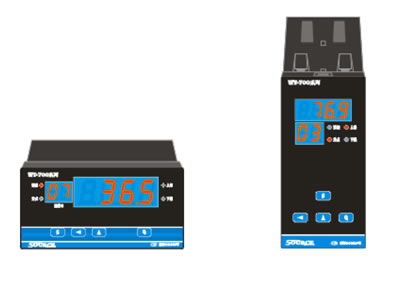

 温度巡检仪WT-700

一、适用范围:
   适用于温度等各种工业过程缓变参数的巡回监测与报警控制,还可以选择将某一过程参数变送输出给后级仪表、记录仪、计算机或采集系统等。
二、功能特点:
  1、多路测量值巡回显示,有通道号显示。
  2、高性能开关电源,交、直流通用输入。
  3、报警限值可以通过面板按键设定。
  4、可以提供多通道报警盒接口输出;
  5、隔离变送输出方式、变送量程可以通过面板按键设定。
  6、可以提供馈电输出。
  7、可以带RS485/RS232/RS422隔离通讯接口,MODBUS协议。
三、仪表外形及开孔尺寸:

温度巡检仪WT-700
四、WT-700 系列智能同类信号输入多通道巡检仪选型表 :



型号 说明
WT-700   智能多通道巡检仪
外型尺寸     缺省为160×80×180mm(横式)
V   80×160×180mm(竖式)
控制方式       缺省为不带控制报警
A2   两路公共上、下限报警
A2H   两路公共上限、上上限报警
A2L   两路公共下限、下下限报警)
B   提供连接多路报警器WT700AL的接口
输入类型   Pt100   Pt100热电阻
Cu50   Cu50热电阻
EX 订货时指明分度号 热电阻X=热电偶分度号
V0   电压信号输入0~5V
V   电压信号输入1~5V
I0   电流信号输入0~10mA
I4   电流信号输入4~20mA
RE 各通道必须选择同一分度 各种热电阻、热电偶通用
T 订货时指明 特殊信号输入
输入通道数量       缺省为8路输入信号
N 订货时指明数量 N路输入信号(5<N<16)
变送输出       缺省为不带变送输出
C1   一路4~20mA电流变送输出
C2   一路1~5V电压变送输出
CB 需外供24VDDC 一路4~20m电流变送输出+BCD码输出
通讯方式 Modbus协议
    缺省为不带通讯接口
RS485   RS485隔离通讯接口
RS422   RS422隔离通讯接口
RS232   RS232隔离通讯接口
供电方式     缺省为开关电源AC60~260V或DC24~350V



五、选型举例:
  WT-700-A2-Pt100-16:WT700智能多通道巡检仪,160*80mm横表,16路Pt100输入,带2路公共上下限报警控制输出,供电电源为开关电源 AC60~260V或DC24~350V。
备注:
       1、用户特殊订货的产品,选型、使用和接线图可参看产品附带的说明书或说明书附页,接线图以仪表上粘贴的端子图为准。
  2、因仪表壳体和端子的局限,有些功能选项不能同时具有,请在订货时咨询本公司或供应商。
六、仪表接线示意图:
温度巡检仪WT-700



默认选型接线说明
  热电阻输入 热电偶输入 电流输入 电压输入   电 源
第1路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700   温度巡检仪WT-700
第2路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700   非默认选型
接线说明
第3路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 报警
控制
输出
温度巡检仪WT-700
第4路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700
第5路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700
第6路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 通讯 温度巡检仪WT-700
第7路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 变送
输出
温度巡检仪WT-700
第8路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700
第9路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 连接
多路
报警
器接
温度巡检仪WT-700
第10路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700
第11路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 变送
器输
温度巡检仪WT-700
第12路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700
第13路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 +
BCD

输出
温度巡检仪WT-700
第14路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700
第15路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 +
24V
输入
第16路 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700 温度巡检仪WT-700




以上接线图仅供参考,实际接线图按仪表上粘贴的端子图为准。
